Модуль расширения дискретного ввода/вывода ПРМ-24.1

Производитель: ОВЕН (Россия)
Модель: ПРМ-24.1

Краткое описание


Модуль расширения ОВЕН ПРМ предназначен для увеличения количества входов и выходов программируемого реле ОВЕН ПР200. Подключение модулей осуществляется по внутренней шине. К ПР200 можно подключить до двух модулей расшире... Читать далее...

Краткие атрибуты


Тип - ПРМ-24.1
Смотреть все атрибуты

₽4560.00 Без НДС: ₽4560.00

  • Наличие: Есть в наличии

Модуль расширения ОВЕН ПРМ предназначен для увеличения количества входов и выходов программируемого реле ОВЕН ПР200. Подключение модулей осуществляется по внутренней шине. К ПР200 можно подключить до двух модулей расширения ввода/вывода. Входы модуля гальванически развязаны относительно питания и относительно друг друга (по 4 входа). Модули имеют свое независимое питание и индивидуальную гальваническую развязку выходов, что повышает надежность системы. Существуют две модификации модулей с питанием на 24 В или 220 В.

Основные особенности ПРМ

  • 8 каналов дискретного ввода (220 В или 24 В, в зависимости от модификации).
  • 8 каналов дискретного вывода типа э/м реле.
  • Удобное подключение, съем и замена модуля даже при плотном монтаже в ограниченном пространстве шкафа.
  • Скорость опроса входов/выходов равна скорости опроса входов/выходов ПР200.
  • Входы модуля гальванически развязаны относительно питания и относительно друг друга (по 4 входа).
  • Модули имеют свое независимое питание и индивидуальную гальваническую развязку выходов, что повышает надежность системы. Можно использовать головное ПР и модули с разным типом питания.
  • Простая настройка модуля в среде Owen Logic, модуль ввода/вывода добавляется в проект в несколько кликов.
  • Входы и выходы модуля отображаются на холсте программы так же, как и собственные входы и выходы ПР200.
  • Контроль наличия связи с ПР200. При потере связи имеется возможность установить аварийное положение выходов модуля ПРМ, что увеличивает надежность системы.

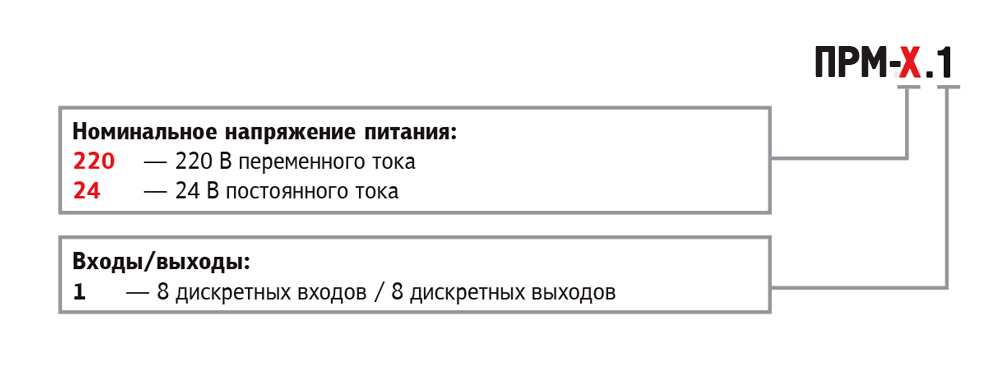

  • Две модификации модулей на разные питания: ПРМ-220.1 и ПРМ-24.1.

Технические характеристики:

Наименование

Значение

ПРМ-220.1

ПРМ-24.1

Диапазон напряжения питания

94…264 В (номинальное 120/230 В при 47…63 Гц)

19…30 В (номинальное 24 В)

Гальваническая развязка

есть

Электрическая прочность изоляции между входом питания и другими цепями

2830 В

1780 В

Потребляемая мощность, не более

8 ВА

4 Вт

Тип корпуса

Для крепления на DIN-рейку (35 мм)

Габаритные размеры

88×89,7×57,8 мм

Степень защиты корпуса по ГОСТ 14254-96

IP20

Масс прибора, не более (для всех вариантов исполнений)

 0,4 кг

Характеристики дискретных входов



Наименование

Значение

ПРМ-220.1

ПРМ-24.1

Количество дискретных входов

8

8

Подключаемые входные устройства

коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.)

датчики, имеющие на выходе транзистор p-n-p-типа

с открытым коллектором

Напряжение питания дискретных входов

90…264 В

15…30 В

Макс. входной ток

9 мА

5 мА

Ток «логической единицы»

0,7...1,4 мА

0…1 мА

Уровень сигнала «логической единицы»

159...264 В

15…30 В

Уровень сигнала «логического нуля»

0…40 В

-3…+5 В

Гальваническая развязка

групповая по 4 входа (1...4, 5...8)

Электрическая прочность изоляции

2800 В

1780 В



Характеристики дискретных выходов



 Наименование

Значение

ПРМ-220.1

ПРМ-24.1

Количество дискрет­ных выходов

8

8

Тип дискретного выходного элемента

Р – электромагнитное реле (нормально-открытое)

Максимально допустимый ток нагрузки

5 А при напряжении не более 250 В переменного тока и cos > 0,95

3 А при напряжении не более 30 В постоянного тока

Время переключения из состояния «0» в состояние «1» и обратно

не более 10 мс

Гальваническая развязка дискретных выходов

групповая (выходы собраны в группы по 2 шт. и имеют общую клемму)

Электрическая прочность изоляции

2800 В по 2 реле (групповая – 1780 В)
