Краткое описание
ОВЕН ПР200 – интеллектуальное реле для решения задач водоподготовки, водоочистки, управления небольшими насосными группами локальной автоматизации, вентиляцией, отоплением и др. Прибор надежен и прост как в программиров... Читать далее...
Краткие атрибуты
- Наличие: Есть в наличии
ОВЕН ПР200 – интеллектуальное реле для решения задач водоподготовки, водоочистки, управления небольшими насосными группами локальной автоматизации, вентиляцией, отоплением и др.
Прибор надежен и прост как в программировании, так и в эксплуатации. Программирование ОВЕН ПР200 не требует специальных навыков, поскольку осуществляется с помощью простой и интуитивно понятной среды программирования OWENLogic. Алгоритм работы интеллектуального реле создается пользователем на языке функциональных блоков (ФБ). Программа записывается в прибор с помощью стандартного MiniUSB-кабеля.
Для добавления интерфейса RS-485 в программируемое реле ОВЕН ПР200 применяется интерфейсная плата ОВЕН ПР-ИП485.
Для увеличения количества дискретных входов и выходов программируемого реле ОВЕН ПР200 предназначен модуль расширения ОВЕН ПРМ. Существуют модификации модулей с разным типом питания:
- ПРМ-220.1
- ПРМ-24.1
Отличительные характеристики ПР200
- Питание: 230 В либо 24 В – в зависимости от модификации.
- Встроенный источник 24 В (в модификации на 230 В) – для питания аналоговых каналов ввода/вывода. Таким образом, датчикам не требуется внешнее питание.
- Аналоговые входы могут принимать сигналы 4…20 мА, 0…10 В, 0…4 кОм, а также работать в режиме дискретного входа. Режим выставляется на плате с помощью джампера.
- Шунтирующий резистор для входа 4…20 мА теперь внутри.
- Для программирования используется стандартный MiniUSB-кабель (поставляется в комплекте), не нужны дополнительные преобразователи.
- Часы реального времени с батарейкой (срок службы батарейки – 8 лет).
Возможности символьного индикатора ПР200
- Видимая область символьного индикатора: 2 строки по 16 символов.
- Поддержка кириллицы и латиницы (меню).
- Экран не ограничен только видимой областью, его можно листать вверх и вниз.
- На экране можно отображать и при необходимости корректировать параметры программы пользователя («меню оператора»).
- Для оперативного изменения настроек прибора есть «меню наладчика». Здесь можно, например, сменить тип датчика, масштабировать шкалу измерений, настроить яркость подсветки, изменить настройки портов и т.п.
Конструктивные особенности
- Новый форм-фактор: длина корпуса 7 «автоматов» (7din), что позволит разместить прибор как в большом шкафу, так и в малом с автоматическими выключателями.
- Съемные клеммники – для удобства монтажа.
- В комплекте к клеммникам – «ключи», которые предотвращают неправильное подключение.
Модули расширения и аксессуары для ПР200

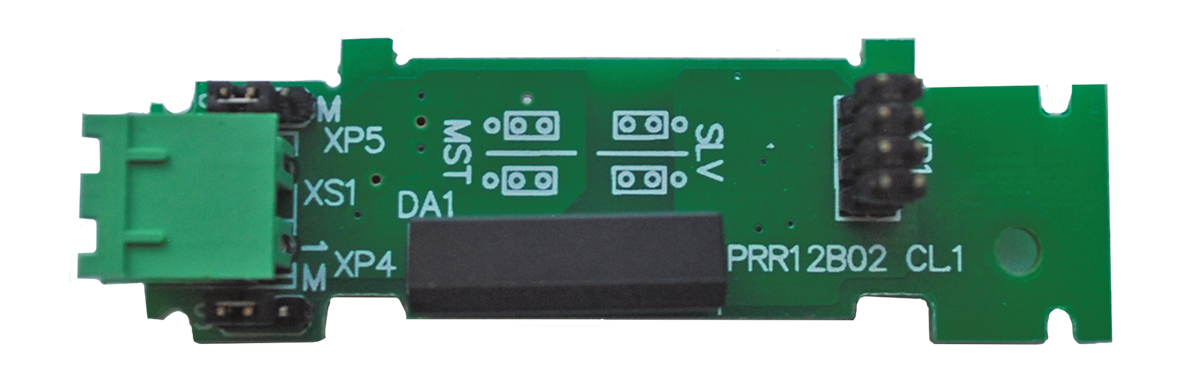

Интерфейсная плата ПР-ИП485
Интерфейсная плата ОВЕН ПР-ИП485 применяется для добавления интерфейса RS-485 в программируемое реле ОВЕН ПР200. Всего можно установить два интерфейса RS-485. Интерфейсная плата устанавливается самостоятельно пользователем при необходимости.

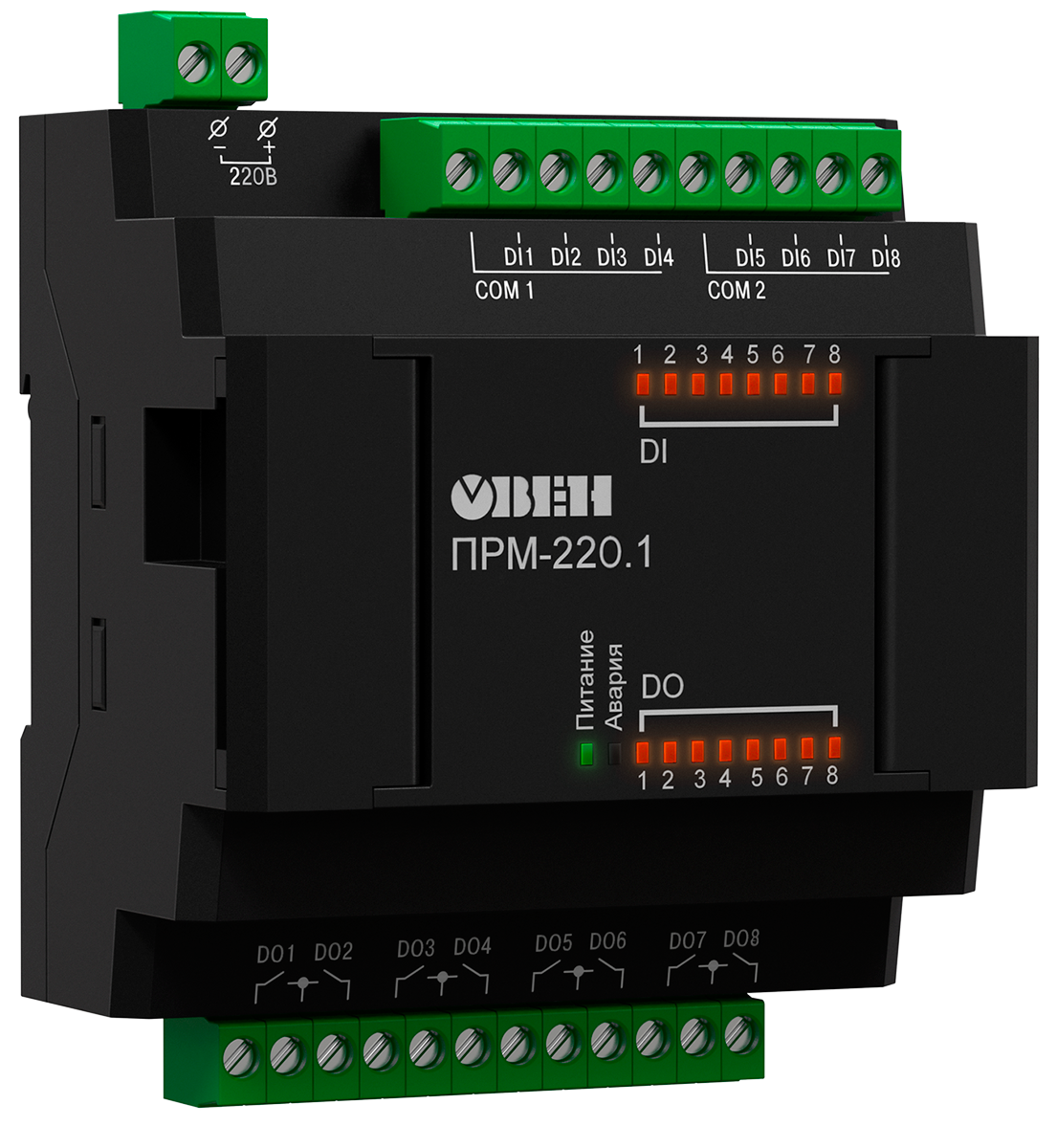

Модуль расширения ОВЕН ПРМ
Модуль расширения ОВЕН ПРМ предназначен для увеличения количества дискретных входов и выходов программируемого реле ОВЕН ПР200. Модули имеют внутреннюю гальваническую развязку и независимое питание, что обеспечивает дополнительную гальваническую развязку и повышает надежность системы. Существуют модификации модулей с разным типом питания. К ПР200 можно подключить по внутренней шине два модуля расширения ввода/вывода.
Модификации ПР200
Модификация |
ВХОДЫ |
ВЫХОДЫ |
Питание |
||||
общее количество |
дискретные: количество, тип |
аналоговые: количество, тип |
общее количество |
дискретные: количество, тип |
аналоговые: количество, тип |
||
ПР200-220.1.х |
8 |
8 ДФ |
– |
6 |
6 Р |
– |
~230 В |
ПР200-220.2.х |
12 |
8 ДФ |
4 А |
10 |
8 Р |
2 И |
~230 В |
ПР200-220.4.х |
12 |
8 ДФ |
4 А |
10 |
8 Р |
2 У |
~230 В |
ПР200-24.1.х |
8 |
8 Д |
– |
6 |
6 Р |
– |
=24 В |
ПР200-24.2.х |
12 |
8 Д |
4 А |
10 |
8 Р |
2 И |
=24 В |
ПР200-24.4.х |
12 |
8 Д |
4 А |
10 |
8 Р |
2 У |
=24 В |
Дискретные входы
Тип дискретного входа |
ДФ дискретный фазовый (в модиф. ПР200-220.х.х) |
Д дискретный (в модиф. ПР200-24.х.х) |
А |
Тип подключаемых датчиков |
коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.) |
||
– |
датчики, имеющие на выходе транзистор p-n-p типа с открытым коллектором |
||
Напряжение питания дискретных входов |
90...264 В |
15…30 В |
15…30 В |
Максимальный ток дискретного входа |
не более 1,5 мА |
не более 5 мА |
не более 5 мА |
Ток «логической единицы» |
0,75…1,5 мА |
3…5 мА |
3…5 мА |
Ток «логического нуля» |
0...0,5 мА |
0...1 мА |
0...1 мА |
Уровень «логической единицы» |
159…264 В |
15…30 В |
Задается программно из диапазона 0…10 В |
Уровень «логического нуля» |
0…40 В |
-3…+5 В |
-3…+5 В |
Гальваническая развязка |
групповая по 4 входа (1-4, 5-8) |
– |
|
Электрическая прочность изоляции, В |
2800 В, групповая – 1780 В |
– |
Аналоговые входы
Тип аналогового входа |
А |
Тип измеряемых сигналов |
0…10 В |
Входное сопротивление |
61 кОм |
Предел основной приведенной погрешности |
±0,5 % |
Разрешающая способность АЦП |
12 бит |
Период обновления результатов измерения четырех каналов |
не более 10 мс |
Дополнительная приведенная погрешность, вызванная изменением температуры на 10 °С в пределах рабочего диапазона температур |
±0,25 % |
Дискретные выходы
Тип дискретного выхода |
Р |
Максимально допустимый ток нагрузки |
5 А при напряжении не более 250 В переменного тока и cosφ > 0,95; 3 А при напряжении не более 30 В |
налоговые выходы
Тип аналогового выхода |
И |
У |
Диапазон выхода |
4…20 мА |
0…10 В |
Доставка по городам Крыма: Симферополь, Севастополь, Феодосия, Ялта, Алушта, Евпатория, Саки, Керчь, Армянск, Джанкой, Бахчисарай, Красноперекопск, Красногвардейское, Советское, Первомайское, Кировское и др. городам России.
Программируемое реле | |
Напряжение питания: | 220В |
Тип и количество входов/выходов | 8 дискретных входов/6 дискретных выходов |
Количество интерфейсов | один интерфейс RS-485 |
