Измеритель-регулятор одноканальный с RS-485 ТРМ201

Производитель: ОВЕН (Россия)
Модель: ТРМ201

Краткое описание


Терморегулятор ОВЕН ТРМ201 – аналог ОВЕН ТРМ1 с интерфейсом RS-485. Применяется для измерения, регистрации или регулирования температуры теплоносителей и различных сред в холодильной технике, сушильных шкафах, печах разл... Читать далее...

Краткие атрибуты


Тип регулирования: - Измеритель-регулятор
Количество каналов: - 1
Наличие RS-485: - Да
Смотреть все атрибуты

₽4320.00 Без НДС: ₽4320.00

  • Наличие: Есть в наличии

Терморегулятор ОВЕН ТРМ201 – аналог ОВЕН ТРМ1 с интерфейсом RS-485. Применяется для измерения, регистрации или регулирования температуры теплоносителей и различных сред в холодильной технике, сушильных шкафах, печах различного назначения, пастеризаторах и другом технологическом оборудовании, а также для измерения других физических параметров (веса, давления, влажности и т. п.).
Прибор выпускается в 4-х типах корпусов: настенном Н, щитовых Щ1, Щ2 и новом эргономичном корпусе Н2

 Функциональные возможности измерителя-регулятора ОВЕН ТРМ201

  • Универсальный вход для подключения широкого спектра датчиков температуры, давления, влажности и др.
  • Регулирование входной величины:
  • - двухпозиционное регулирование;
  • - аналоговое П-регулирование.
  • Цифровая фильтрация и коррекция входного сигнала, масштабирование шкалы для аналогового входа
  • Регистрация измеренной величины при установке на выходе ЦАП 4...20 мА (модификация ТРМ201-Х.И)
  • Вычисление и индикация квадратного корня из измеряемой величины (например, для регулирования мгновенного расхода)
  • Встроенный интерфейс RS -485 (протокол ОВЕН, Modbus ASCII/RTU)
  • Конфигурирование на ПК или с лицевой панели прибора
  • Быстрый доступ к изменению уставки с лицевой панели прибора
  • Уровни защиты настроек прибора для разных групп специалистов

Универсальный вход прибора ТРМ201

Терморегулятор ТРМ201 имеет один универсальный вход для подключения измерительных датчиков:

  • термопреобразователей сопротивления типа ТСМ или ТСП 50/100, Pt100;
  • термопар ТХК, ТХА, ТНН, ТЖК, ТПП(S), ТПП(R), ТВР(А-1, 2, 3), ТПР(В), ТМК(Т);
  • активных датчиков с унифицированным сигналом тока 0...5 мА, 0(4)...20 мА или напряжения -50...+50 мВ, 0...1 В.



Логическое устройство прибора ОВЕН ТРМ201 (ЛУ)

Логическое устройство прибора ОВЕН ТРМ201 может работать в одном из 3-х режимов:

  • двухпозиционный регулятор (компаратор, устройство сравнения);
  • аналоговый П-регулятор;
  • измеритель-регистратор.

Режим работы ЛУ определяется типом установленного в приборе выходного устройства (ВУ).

Для работы ЛУ в режиме компаратора требуется выходное устройство ключевого типа (реле, транзисторный ключ, оптосимистор, логический выход для управления внешним твердотельным реле).

Для работы в режиме П-регулятора и измерителя-регистратора требуется цифроаналоговый преобразователь с выходным сигналом 4...20 мА.



Выходные устройства прибора ОВЕН ТРМ201

В терморегулятор ТРМ201 может быть установлено одно из перечисленных ниже выходных устройств (ВУ):

  • ВУ ключевого типа – электромагнитное реле 8 А, транзисторная или симисторная оптопара, логический выход для управления внешним твердотельным реле;
  • цифроаналоговый преобразователь выходного сигнала ЛУ в ток 4...20 мА с питанием от внешнего источника.

Кроме того, прибор ОВЕН ТРМ201 имеет возможность управления трехфазной нагрузкой. Для этого в прибор устанавливается ВУ, представляющее собой три симисторных оптопары, имеющие схему контроля перехода через ноль.

Тип выходного устройства, установленного в терморегуляторе, выбирается пользователем при заказе.



Режимы работы логических устройств (ЛУ1, ЛУ2)

Параметры

Режим работы ЛУ1 (ЛУ2)

Тип ВУ

Диаграмма работы ВУ

CmP1(2)=00

Регулятор выключен

CmP1(2)=01

Двухпозиционный регулятор: прямой гистерезис («нагреватель»)

ключевое (Р, К, С, Т, С3)

 Измеритель-регулятор одноканальный с RS-485 ОВЕН ТРМ201. Функциональная схема прибора

CmP1(2)=02

Двухпозиционный регулятор: обратный гистерезис («холодильник»)

ключевое (Р, К, С, Т, С3)

 Измеритель-регулятор одноканальный с RS-485 ОВЕН ТРМ201. Функциональная схема прибора

CmP1(2)=03

Двухпозиционный регулятор: П-образная логика (срабатывание при входе в границы)

ключевое (Р, К, С, Т, С3)

 Измеритель-регулятор одноканальный с RS-485 ОВЕН ТРМ201. Функциональная схема прибора

CmP1(2)=04

Двухпозиционный регулятор: U-образная логика (срабатывание при выходе за границы)

ключевое (Р, К, С, Т, С3)

 Измеритель-регулятор одноканальный с RS-485 ОВЕН ТРМ201. Функциональная схема прибора

dAC1(2)=o
CtL1(2)=HEAt

Аналоговый П-регулятор: обратное управление («нагреватель»)

ЦАП 4...20 мА или 0...10 В  (И, У)

 Измеритель-регулятор одноканальный с RS-485 ОВЕН ТРМ201. Функциональная схема прибора

dAC1(2)=o
CtL1(2)=CooL

Аналоговый П-регулятор:
прямое управление  («холодильник»)

ЦАП 4...20 мА или 0...10 В  (И, У)

 Измеритель-регулятор одноканальный с RS-485 ОВЕН ТРМ201. Функциональная схема прибора

dAC1(2)=Pv

Измеритель-регистратор

ЦАП 4...20 мА (И)

 Измеритель-регулятор одноканальный с RS-485 ОВЕН ТРМ201. Функциональная схема прибора

Примечание. SP – уставка,  – гистерезис (параметр HYS), ХР – полоса пропорциональности П-регулятора.



Установка временных задержек срабатывания выходного устройства прибора

При работе ЛУ в режиме двухпозиционного регулятора имеется возможность задания:

  • времени задержки включения ВУ;
  • времени задержки выключения ВУ;
  • минимального времени удержания ВУ во включенном состоянии;
  • минимального времени удержания ВУ в выключенном состоянии

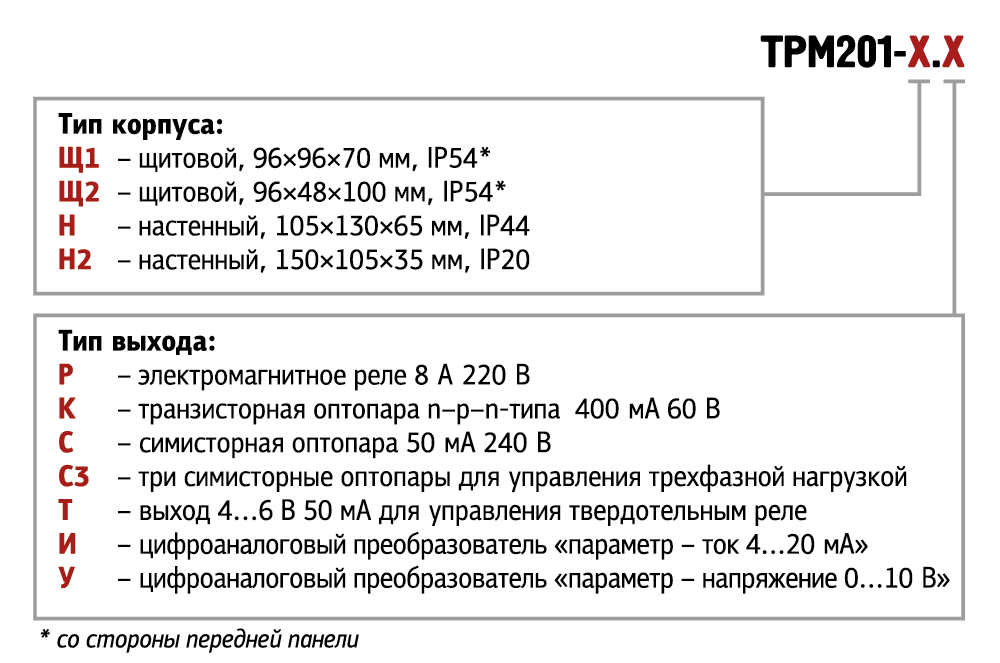

Модификации:

Модификации ОВЕН ТРМ201

Доставка по городам Крыма: Симферополь, Севастополь, Феодосия, Ялта, Алушта, Евпатория, Саки, Керчь, Армянск, Джанкой, Бахчисарай, Красноперекопск, Красногвардейское, Советское, Первомайское, Кировское и др. городам России.

Терморегуляторы общепромышленные
Тип регулирования: Измеритель-регулятор
Количество каналов: 1
Наличие RS-485: Да
