Термопреобразователь сопротивления ДТС414-100М.В3.40/2

Производитель: ОВЕН (Россия)
Модель: ДТС414-100М.В3.40/2

Краткое описание


Предназначены для температурных измерений твердых, жидких и газообразных сред, неагрессивных к защитной арматуре и материалу чувствительного элемента (ЧЭ) датчика. Кабельный вывод обеспечивает удобство и быстроту монта... Читать далее...

Краткие атрибуты


Тип термосопротивления: - 100М
Конструктивное исполнение: - с проводом
Смотреть все атрибуты

₽1884.00 Без НДС: ₽1884.00

  • Наличие: Есть в наличии

Предназначены для температурных измерений твердых, жидких и газообразных сред, неагрессивных к защитной арматуре и материалу чувствительного элемента (ЧЭ) датчика. Кабельный вывод обеспечивает удобство и быстроту монтажа, но ограничивает верхний предел измеряемых температур – до 150 °С (ДТС с медным ЧЭ) и 250 °С (ДТС с платиновым ЧЭ).

Номинальные статические характеристики (НСХ) по ГОСТ 6651-2009:

  • ТСМ 50М и 100М (W100 = 1,428, α = 0,00428 °С-1)
  • ТСП 50П и 100П (W100 = 1,391, α = 0,00391 °С-1)
  • ТСП Pt100, Pt500, Pt1000 (W100 = 1,385, α = 0,00385 °С-1)

Варианты исполнения ДТС по типу подключения: двух-, трех-, и четырехпроводная схемы подключения.

Устойчивость к внешним механическим воздействиям по ГОСТ Р 52931-2008: термопреобразователи сопротивления без монтажных элементов (в металлической гладкой защитной арматуре) соответствуют группе V2, остальные группе N2.

Показатели надежности термосопротивлений ДТСхх4 при соблюдении условий эксплуатации (вероятность безотказной работы):

– ДТС с платиновым ЧЭ:

  • в диапазоне температур от -50 до +250 °С – не менее 0,95 за 40 000 ч;
  • в диапазоне температур от -196 (-60 °С – для РТ100, РТ500, РТ1000) до -50 °С – не менее 0,95 за 15 000 ч.

– ДТС с медным ЧЭ:

  • в диапазоне температур от -50 до +150 °С – не менее 0,95 за 15 000 ч.

Для монтажа датчиков ДТСхх4 со штуцером на объекты измерения температуры рекомендуется применять гильзы ГЗ.16 и ГЗ.25, бобышки Б.П.1 и Б.У.1.

Все термопреобразователи сопротивления ОВЕН имеют сертификат средств измерений и проходят первичную поверку на заводе-изготовителе.


Конструктивные исполнения датчиков

Конструктивное исполнение

Модель

Параметры

Материал

Длина монтажной части L*, мм

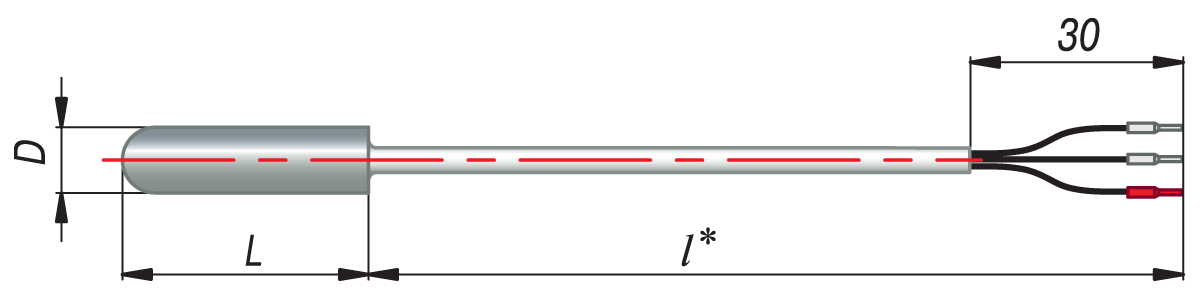

Конструктивное исполнение ДТС014

014

D=5 мм

латунь

20

024

D=8 мм

сталь12Х18Н10Т

30

214

D=5 мм

сталь12Х18Н10Т

30, 40, 50,

60, 80, 100,

120, 160

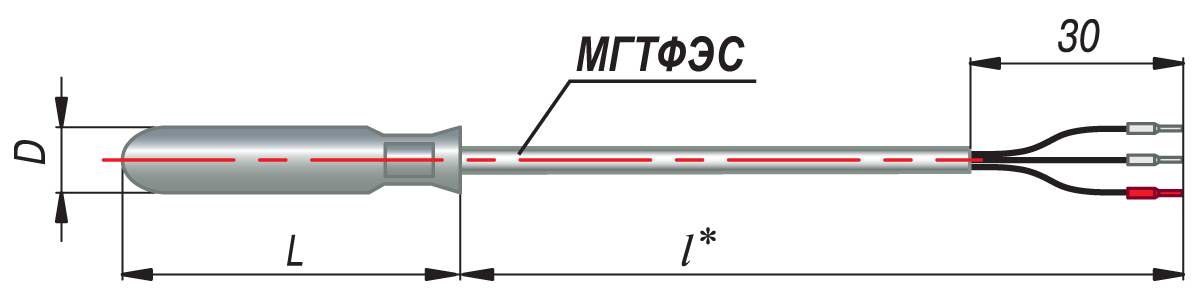

Конструктивное исполнение ДТС314 314

D=5 мм

сталь 12Х18Н10Т

40, 50, 60,

80, 100,

120, 160

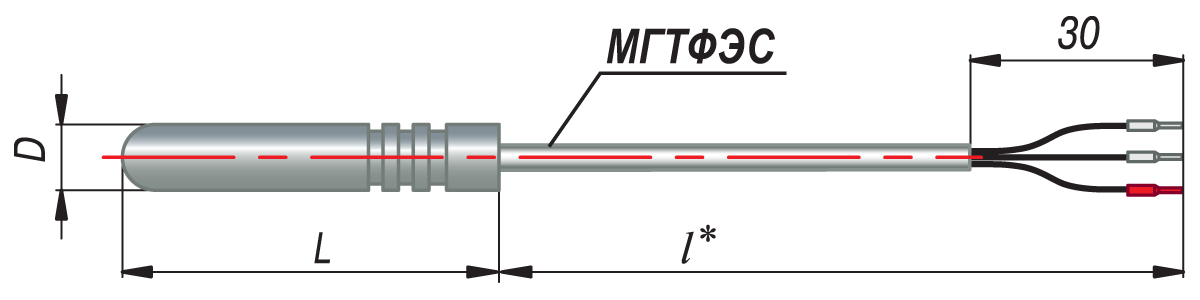

Конструктивное исполнение ДТС414  414

D=5 мм

сталь 12Х18Н10Т

40, 50, 60,

80, 100,

120, 160

Конструктивное исполнение ДТС034

034

D=5 мм,

M=8х1 мм

латунь

20

044

D=8 мм,

M=12х1,5 мм

сталь12Х18Н10Т

30

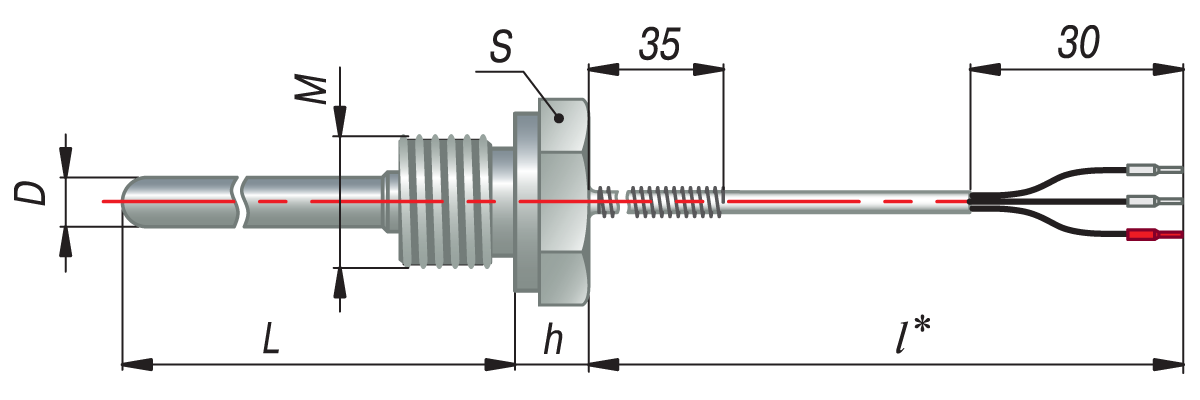

Конструктивное исполнение ДТС054

054

D=6 мм, M=16х1,5 мм**, S=22 мм, h= 9 мм

сталь12Х18Н10Т

60, 80, 100,

120, 160,

180, 200,

250, 320,

400, 500,

630, 800,

1000





064

D=8 мм, M=20х1,5 мм**, S=27 мм, h= 8 мм

074

D=10 мм, M=20х1,5 мм**, S=27 мм, h= 8 мм

194

D=6 мм, M=20х1,5 мм**, S=27 мм, h= 8 мм

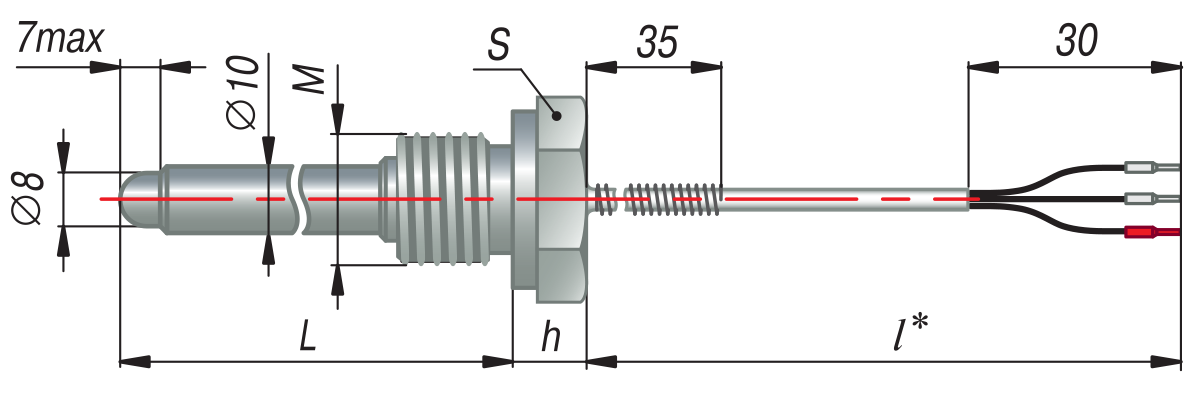

Конструктивное исполнение ДТС084

084

D=10 мм, M=20х1,5 мм**, S=27 мм, h= 8 мм

Конструктивное исполнение ДТС094

094

D=6 мм, D1=13 мм

104

D=8 мм, D1=18 мм

114

D=10 мм, D1=18 мм

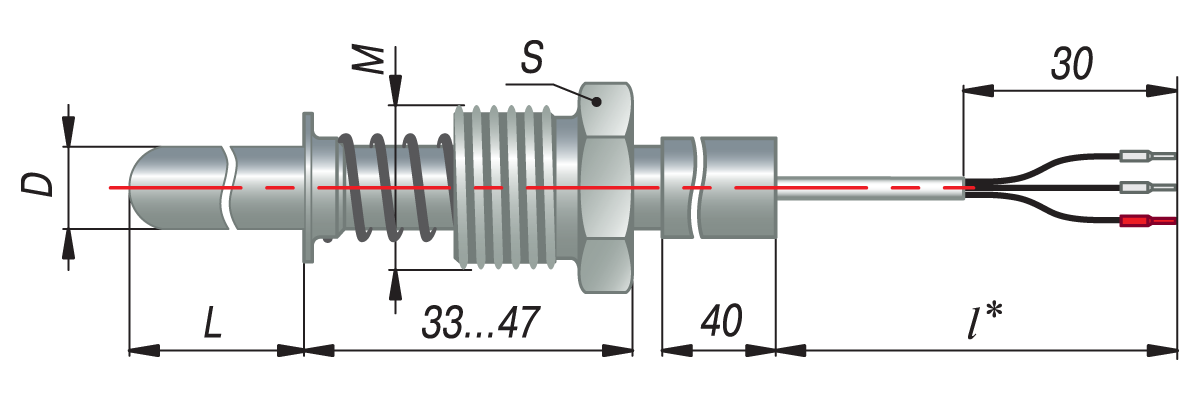

Конструктивное исполнение ДТС124

124

D=6 мм, M=16х1,5 мм**, S=17 мм

60, 80, 120,

160, 200,

250, 320,

400, 500

134

D=8 мм, M=20х1,5 мм**, S=22 мм

144

D=10 мм, M=20х1,5 мм**, S=22 мм

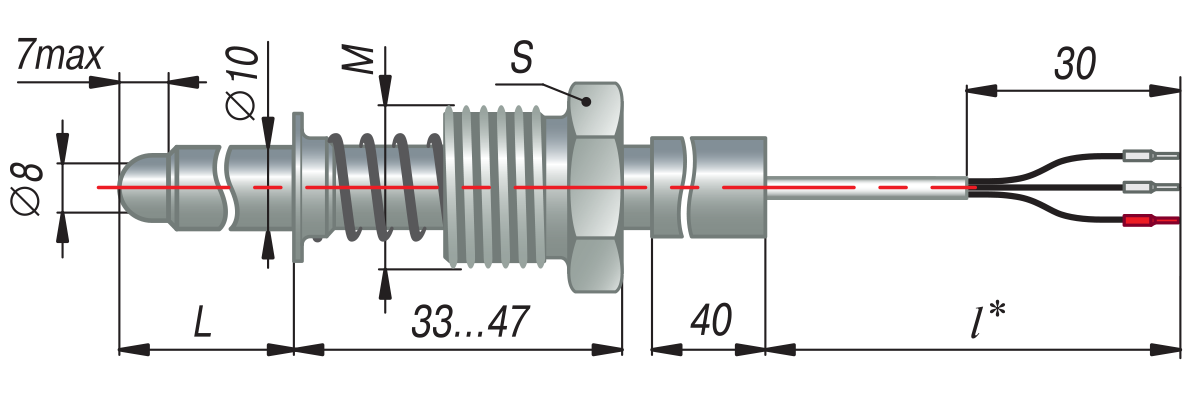

Конструктивное исполнение ДТС154

154

D=10 мм, M=20х1,5 мм**, S=22 мм

Конструктивное исполнение ДТС174

164***

D=4 мм, D1=10 мм

60, 80, 100,

120, 160,

200, 250,

320

174

D=5 мм, D1=10 мм

184

D=6 мм, D1=10 мм

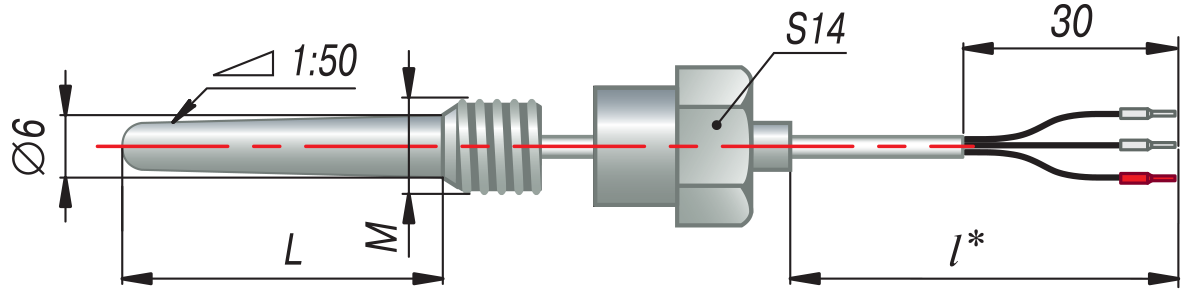

Конструктивное исполнение ДТС204

204

M=10х1 мм, S=14 мм

латунь

40, 65

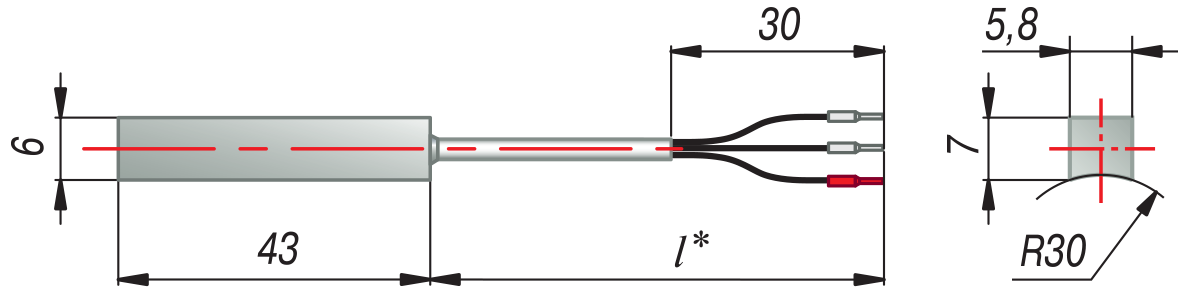

Конструктивное исполнение ДТС224

224

Датчик накладной на трубопровод диаметром от 20 до 200 мм. Крепится на трубопровод с помощью кабельного хомута.

латунь

43

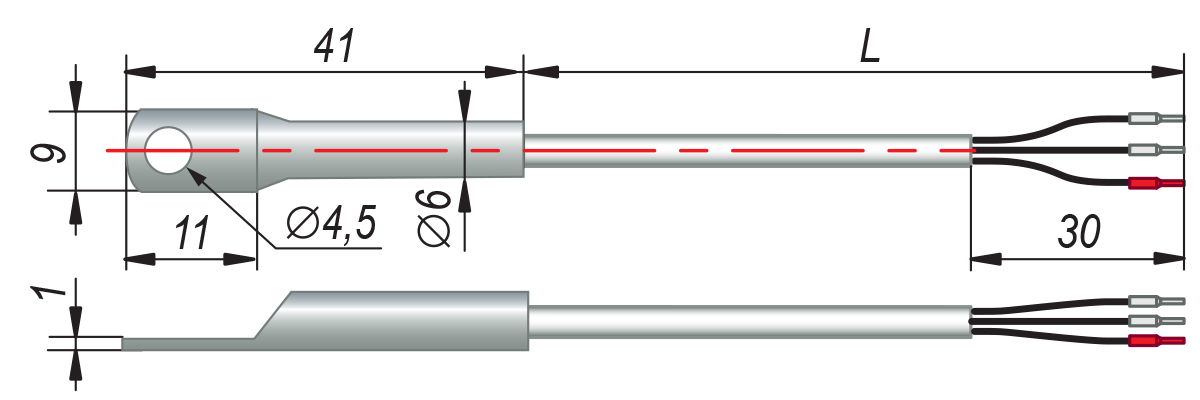

Конструктивное исполнение ДТС324

324

D=6 мм

сталь

12Х18Н10Т

41

* Длина кабельного вывода l и длина монтажной части L выбираются при заказе.
** По спец. заказу возможно изготовление датчика с трубной резьбой.
*** Изготавливаем только PT100, PT500, PT1000.

ПРИМЕЧАНИЕ:

Датчики с 2-проводной схемой соединения изготавливаются с длиной монтажной части не более 250 мм.

Датчики с 2-проводной схемой соединения изготавливаются с длиной кабельного вывода до 1 м.

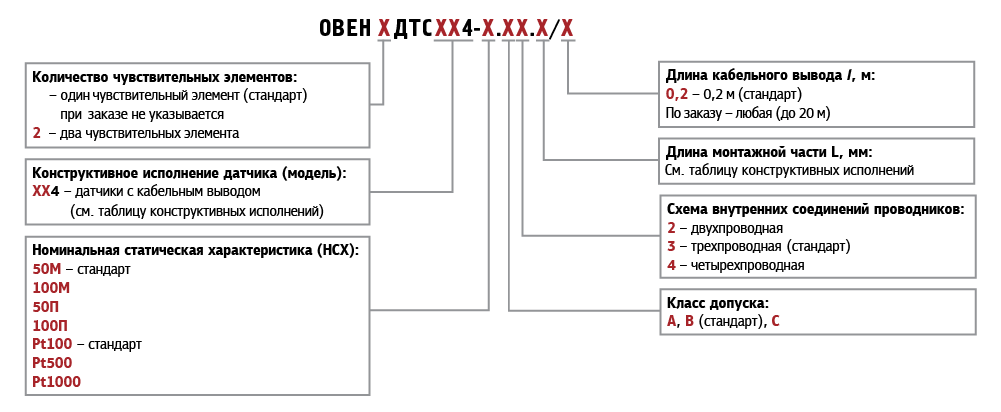

Обозначение при заказе

Обозначение при заказе ДТСxx4Доставка по городам Крыма: Симферополь, Севастополь, Феодосия, Ялта, Алушта, Евпатория, Саки, Керчь, Армянск, Джанкой, Бахчисарай, Красноперекопск, Красногвардейское, Советское, Первомайское, Кировское и др. городам России

.
Термопреобразователи сопротивления
Тип термосопротивления: 100М
Конструктивное исполнение: с проводом
