Термопреобразователь сопротивления ДТС035-50М.В3.60

Производитель: ОВЕН (Россия)
Модель: ДТС035-50М.В3.60

Краткое описание


Предназначены для температурных измерений твердых, жидких и газообразных сред, неагрессивных к защитной арматуре и материалу чувствительного элемента (ЧЭ) датчика. Термосопротивления с коммутационной головкой позволяют... Читать далее...

Краткие атрибуты


Тип термосопротивления: - 50М
Конструктивное исполнение: - с коммутационной головкой
Длина монтажной части,мм - 60
Смотреть все атрибуты

₽1320.00 Без НДС: ₽1320.00

  • Наличие: Есть в наличии

Предназначены для температурных измерений твердых, жидких и газообразных сред, неагрессивных к защитной арматуре и материалу чувствительного элемента (ЧЭ) датчика. Термосопротивления с коммутационной головкой позволяют измерять температуру до 500 °С (ДТС с платиновым ЧЭ) и до 180 °С (ДТС с медным ЧЭ). Подключение к измерительной линии производится медным кабелем (кабель в комплекте не идет, заказывается отдельно).

Номинальные статические характеристики (НСХ) по ГОСТ 6651-2009:

  • ТСМ 50М и 100М (W100 = 1,428, α = 0,00428 °С-1)
  • ТСП 50П и 100П (W100 = 1,391, α = 0,00391 °С-1)
  • ТСП Pt100, Pt500, Pt1000 (W100 = 1,385, α = 0,00385 °С-1)

Варианты исполнения ДТС по типу подключения: двух-, трех-, и четырехпроводная схемы подключения.

Устойчивость к внешним механическим воздействиям по ГОСТ Р 52931-2008: термопреобразователи сопротивления без монтажных элементов (в металлической гладкой защитной арматуре) соответствуют группе V2, остальные группе N2.

Показатели надежности термосопротивлений ДТСхх5 при соблюдении условий эксплуатации (вероятность безотказной работы):

– ДТС с платиновым ЧЭ:

  • в диапазоне температур от -50 до +250 °С – не менее 0,95 за 40 000 ч;
  • в диапазоне температур от -196 (-60 °С – для РТ100, РТ500, РТ1000) до -50 °С и от +250 до +450 °С – не менее 0,95 за 15 000 ч;
  • в диапазоне температур от +450 до +500 °С – не менее 0,95 за 8 000 ч.

– ДТС с медным ЧЭ:

  • в диапазоне температур от -50 до +180 °С – не менее 0,95 за 15 000 ч.

Температура клеммной головки в рабочих условиях эксплуатации не должна превышать температуру:

  • 200 °С – для клеммных головок из алюминиевого сплава
  • 120 °С – для головок из полиамида

Для монтажа датчиков ДТСхх5 на объекты измерения температуры рекомендуется применять гильзы ГЗ.16 и ГЗ.25, бобышки Б.П.1, Б.П.2 и Б.У.1, а также съемные подвижные штуцеры ШП.

Все термопреобразователи сопротивления ОВЕН имеют сертификат средств измерений и проходят первичную поверку на заводе-изготовителе.


Конструктивное исполнение коммутационной головки для ДТС

Стандартное исполнение

Увеличенная

Пластмассовая Металлическая Пластмассовая

Металлическая

Модели с коммутационной головкой ОВЕН ДТС

 Модели с коммутационной головкой ОВЕН ДТС

Модели с коммутационной головкой ОВЕН ДТС

 Модели с коммутационной головкой ОВЕН ДТС


Конструктивные исполнения датчиков

Конструктивное исполнение

Модель

Параметры

Материал

Длина монтажной части L*, мм

Конструктивные исполнения ДТС015

015

D=8 мм

сталь 12Х18Н10Т



60, 80, 100,

120, 160, 180,

200, 250, 320,

400, 500, 630,

800, 1000, 1250,

1600, 2000

025

D=10 мм

Конструктивные исполнения ДТС035

035

D=8 мм, M=20х1,5 мм**, S=22 мм

045

D=10 мм, M=20х1,5 мм**, S=22 мм

145

D=6 мм, M=20х1,5 мм**, S=22 мм

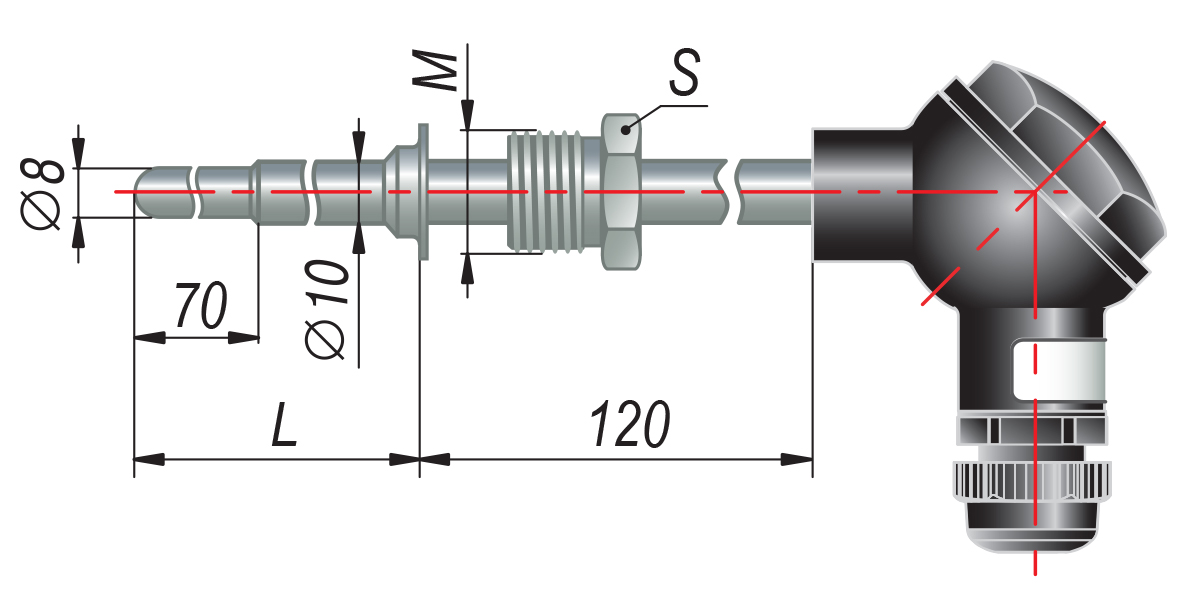

Конструктивные исполнения ДТС055

055

D=10 мм, M=20х1,5 мм**, S=22 мм

80, 100, 120,

160, 180, 200,

250, 320, 400,

500, 630, 800,

1000, 1250,

1600, 2000

Конструктивные исполнения ДТС065

065

D=8 мм, M=20х1,5 мм**, S=27 мм

60, 80, 100,

120, 160, 180,

200, 250, 320,

400, 500, 630,

800, 1000, 1250,

1600, 2000

075

D=10 мм, M=20х1,5 мм**, S=27 мм

085

D=10 мм, M=27х2 мм**, S=32 мм

Конструктивные исполнения ДТС095

095

D=10 мм, M=20х1,5 мм**, S=22 мм

Конструктивные исполнения ДТС105

105

D=8 мм, M=20х1,5 мм**, S=27 мм

Конструктивные исполнения ДТС125Л

125Л

D=6 мм

(-50...+100 0С)

60, 80, 100

* Длина монтажной части L выбирается при заказе.
** По спец. заказу возможно изготовление датчиков с трубной резьбой.

Характеристики

ДТСхх5

Номинальная статическая характеристика (НСХ)

50М

100М

50П

100П

Pt100

Pt500, Pt1000

Диапазон измеряемых температур:

- класс допуска А

- класс допуска В и С



–50…+120 °C

–50…+150 °C



–50…+450 °C

–50…+500 °C



–50…+300 °C

–50…+500 °C

Условное давление

0,4…10 МПа (в зависимости от конструктивного исполнения)

Показатель тепловой инерции

не более 10…30 с

Сопротивление изоляции

не менее 100 МОм

Количество чувствительных элементов

1 или 2

Схема внутренних соединений проводников

2 – двухпроводная

3 – трехпроводная

4 – четырехпроводная

Исполнение сенсора относительно корпуса

изолированный

Исполнение коммутационной головки

пластмассовая, металлическая

Тип резьбового штуцера

метрическая резьба, трубная резьба

Материал защитной арматуры

сталь 12Х18Н10Т

Степень защиты

                IP54 (IP65 – для датчиков с металлической головкой)


Доставка по городам Крыма: Симферополь, Севастополь, Феодосия, Ялта, Алушта, Евпатория, Саки, Керчь, Армянск, Джанкой, Бахчисарай, Красноперекопск, Красногвардейское, Советское, Первомайское, Кировское и др. городам России.
Термопреобразователи сопротивления
Тип термосопротивления: 50М
Конструктивное исполнение: с коммутационной головкой
Длина монтажной части,мм 60
