РЕЛЕ ВВОДА РЕЗЕРВА OMIX D4-ATR1-3-2K

Производитель: ARK
Модель: D4-ATR1-3-2K

Краткое описание


Прибор для создания автоматического ввода резерва на объектах с двумя источниками питания и одной отходящей к нагрузке линии Верхний порога срабатывания по напряжению: ~270 В Диапазон нижнего порога срабатывани... Читать далее...

Краткие атрибуты


Тип: - Контроллер АВР
Смотреть все атрибуты

₽5200.00 Без НДС: ₽5200.00

  • Наличие: Есть в наличии

Прибор для создания автоматического ввода резерва на объектах с двумя источниками питания и одной отходящей к нагрузке линии

  • Верхний порога срабатывания по напряжению: ~270 В
  • Диапазон нижнего порога срабатывания по напряжению: ~150...210 В
  • Задержка включения и переключения между источниками питания: 5 с...10 мин
  • Задержка отключения в случае возникновения аварийной ситуации: 0,3...15 с
  • 2 реле ~8 А, 250 В
  • Монтаж: на DIN-рейку, стандарт 4S
Реле ввода резерва Omix D4-ATR1-3-2K предназначено для создания автоматического ввода резерва на объектах с двумя источниками питания и одной отходящей к нагрузке линии.
Принцип действия основан на контроле напряжения двух источников питания. Нагрузка подключена к соответствующим выходам источников питания с помощью внешних коммутирующих устройств (контактора, автоматического выключателя с электроприводом и т.д.), управляемых Omix D4-ATR1-3-2K. При выходе напряжения за установленные пределы питание нагрузки будет осуществляться от другого источника питания. После восстановления основного источника питание нагрузки вернется к нему.
Особенности:
  • Работа с трехфазными сетями с нейтралью
  • Управление контакторами, автоматическими выключателями с электроприводом, моторными приводами
  • Настройка нижнего порога напряжения, задержки срабатывания реле и времени переключения между источниками питания
  • Аналоговая установка параметров
  • Защита нагрузки от падения напряжения, перенапряжения, асимметрии (перекоса) фаз
  • Контроль положения контактов силового аппарата для предотвращения встречного включения источников питания
  • Светодиодные индикаторы питания и аварийных ситуаций
Технические характеристики:
Параметр Значение
Верхний порога срабатывания по напряжению 270 В (фиксированное)
Диапазон нижнего порога срабатывания по
напряжению
150...210 В
Задержка включения и переключения между
источниками питания
5 с...10 мин
Задержка отключения в случае возникновения
аварийной ситуации
0,3...15 с
Задержка переключения источника питания 0,3...5 с
Гистерезис (зона возврата) 5 В
Напряжение ассиметрии 80 В
Погрешность измерения напряжения ±1%
Питание ~230 В, 50...60 Гц
Выходной контакт 2НО
~8 А, 250 В
Механическая износостойкость ≥ 106 циклов
Электрическая износостойкость ≥ 105 циклов
Степень загрязнения 3
Температура эксплуатации −25...50°С
Температура хранения −25...55°С
Степень защиты IP20
Монтаж На DIN-рейку, стандарт 4S
Габаритные размеры 90×75×65 мм
Вес 152 г

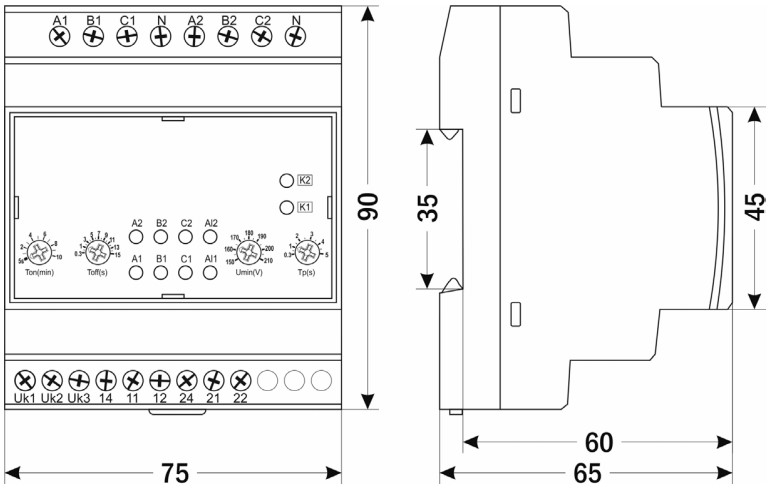

Габаритные размеры
