Реле-регулятор с таймером одноканальный ТРМ501

Производитель: ОВЕН (Россия)
Модель: ТРМ501

Краткое описание


Реле-регулятор ОВЕН ТРМ501 предназначен для регулирования температуры или других физических величин в технологических процессах, в которых требуется точное соблюдение временных режимов. Простой в управлении регулятор, у... Читать далее...

Краткие атрибуты


Тип регулирования: - Измеритель-регулятор
Количество каналов: - 1
Смотреть все атрибуты

₽3456.00 Без НДС: ₽3456.00

  • Наличие: Есть в наличии

Реле-регулятор ОВЕН ТРМ501 предназначен для регулирования температуры или других физических величин в технологических процессах, в которых требуется точное соблюдение временных режимов.

Простой в управлении регулятор, устанавливается на различное оборудование: печи для выпечки, термоупаковочные аппараты, термоножи и т. п.

Прибор выпускается в щитовом корпусе типа Щ3, степень защиты IP54.

Функциональные возможности реле-регулятора ОВЕН ТРМ501

  • Измерение и регулирование температуры или другой физической величины
  • Универсальный вход для подключения первичных преобразователей широкого спектра
  • Управление «НАГРЕВАТЕЛЕМ» ИЛИ «ХОЛОДИЛЬНИКОМ» по двухпозиционному закону
  • Дистанционное управление запуском/остановкой
  • Встроенный таймер для обратного отсчета времени 1....999 минут (модификация ТРМ501), 1....999 секунд (модификация ТРМ501-С) или 0,1...99,9 секунд (модификация ТРМ501-Д)
  • Три режима работы регулятора и таймера
  • Дополнительное реле для сигнализации об аварийной ситуации
  • Программирование кнопками на лицевой панели прибора
  • Сохранение заданных параметров при отключении питания
  • Защита уставок регулятора и таймера от несанкционированных изменений

Три режима работы регулятора и таймера

  1. Таймер включен и управляет работой регулятора: процесс регулирования будет запускаться и останавливаться таймером (см. пример ниже). Выходное реле 2 используется для сигнализации об окончании процесса регулирования.
  2. Регулирование происходит независимо от таймера (который может быть включен или выключен). По окончании времени работы таймера реле 2 замыкается, регулирование продолжается.
  3. Ручное управление запуском и остановкой процесса регулирования. Таймер при этом включен, уставка таймера равна 0.

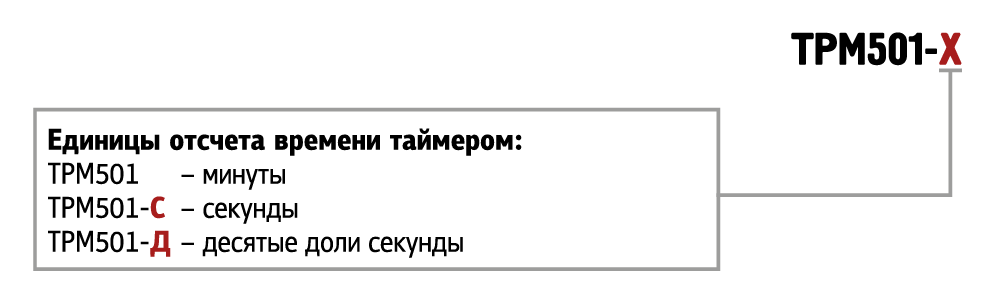

Модификации:

Модификации ОВЕН ТРМ501

Питание

Напряжение питания

12 В (постоянного или переменного тока)

Допустимое отклонение напряжения питания

–10 ...+10 %

Максимально допустимый ток источника питания

250 мА

Входы

Время опроса входных каналов, не более

1 с

Предел допустимой основной приведенной погрешности измерения входной величины (без учета погрешности датчика)

±0,5 %

Входное сопротивление прибора для унифицированного сигнала:

– тока 0...5 мА, 0...20 мА, 4...20 мА;

10 Ом ±0,5 %

– напряжения 0...100 мВ, 0...50 мВ.

не менее 100 кОм

Напряжение низкого (активного) уровня на управляющем входе ("ПУСК/СТОП")

0...0,8 В

Напряжение высокого уровня на управляющем входе ("ПУСК/СТОП")

2,4...30 В

Выходное сопротивление устройства внешнего управления таймером

не более 1 кОм

Выходы

Количество встроенных выходных э/м реле

2

Максимально допустимый ток, коммутируемый контактами э/м реле

8 А при 220 В 50 Гц и cos  > 0,4

Таймер

Время работы таймера:

ТРМ501

0...999 мин

ТРМ501-C

0...999 с

ТРМ501-Д

0...99,9 с

Дискретность времени работы таймера:

ТРМ501

1 мин

ТРМ501-С

1 с

ТРМ501-Д

0,1 с



Корпус

Тип, габаритные размеры корпуса и степень его защиты со стороны передней панели

щитовой Щ3, 76х34х70 мм, IP54

Доставка по городам Крыма: Симферополь, Севастополь, Феодосия, Ялта, Алушта, Евпатория, Саки, Керчь, Армянск, Джанкой, Бахчисарай, Красноперекопск, Красногвардейское, Советское, Первомайское, Кировское и др. городам России.

Терморегуляторы общепромышленные
Тип регулирования: Измеритель-регулятор
Количество каналов: 1
