Программируемый логический контроллер ПЛК154-220.У-L

Производитель: ОВЕН (Россия)
Модель: ПЛК154-220.У-L

Краткое описание


ОВЕН ПЛК154 – моноблочный контроллер с дискретными и аналоговыми входами/выходами на борту для автоматизации малых систем Назначение контроллера ОВЕН ПЛК154 Создание систем управления малыми и средними объектами. По... Читать далее...

₽43740.00 Без НДС: ₽43740.00

  • Наличие: Есть в наличии

ОВЕН ПЛК154 – моноблочный контроллер с дискретными и аналоговыми входами/выходами на борту для автоматизации малых систем

Назначение контроллера ОВЕН ПЛК154

  • Создание систем управления малыми и средними объектами.
  • Построение систем диспетчеризации.

Особенности ОВЕН ПЛК154

  • Компактный DIN-реечный корпус.
  • Дискретные и аналоговые входы/выходы на борту.
  • Наличие последовательных портов (RS-485, RS-232) и Ethernet.
  • Расширение количества точек ввода/вывода осуществляется путем подключения внешних модулей ввода/вывода по любому из встроенных интерфейсов.

Конкурентные преимущества ОВЕН ПЛК154

  1. Отсутствие ОС, что повышает надежность работы контроллеров.
  2. Скорость работы дискретных входов – до 10 КГц при использовании подмодулей счетчика. Большое количество интерфейсов на борту: Ethernet, 2 последовательных порта.
  3. Расширенный температурный диапазон работы: от –20 до +70 С.
  4. Встроенный аккумулятор, позволяющий «пережидать» пропадание питания: выполнение программы при пропадании питания и перевод выходных элементов в «безопасное состояние».
  5. Встроенные часы реального времени.
  6. Контроллер поддерживает работу с нестандартными протоколами по любому из портов, что позволяет подключать такие устройства как электро-, газо-, водосчетчики, считыватели штрих-кодов и т.п.

Программирование контроллеров ОВЕН ПЛК154



Программирование контроллеров ОВЕН ПЛК154 осуществляется профессиональной системой программирования CODESYS v.2.

Система программирования CODESYS для покупателей контроллеров ОВЕН предоставляется бесплатно.

Получить более подробную информацию по системе программирования CODESYS и скачать её можно с нашего сайта или с сайта производителя www.3s-software.ru.

Общие сведения




Конструктивное исполнение

Унифицированный корпус для крепления на DIN-рейку (ширина 35 мм), длина 105 мм (6U), шаг клемм 7,5 мм

Степень защиты корпуса

IР20

Напряжение питания ПЛК154-220

90... 264 В переменного тока (номинальное напряжение 220 В) частотой 47... 63 Гц

Потребляемая мощность

6 Вт

Индикация передней панели

1 индикатор питания

6 индикаторов  состояний дискретных входов

4 индикатора состояний выходов

1 индикатор наличия связи с CODESYS

1 индикатор работы программы пользователя

Ресурсы




Центральный процессор



32 - разрядный RISC-процессор 200 МГц на базе ядра АRМ9

Объем оперативной памяти

8 МВ

Объем энергонезависимой памяти хранения ядра CODESYS, программ и архивов

4 МВ*

Размер Retain-памяти

4 кВ**

Время выполнения цикла ПЛК

Минимальное 250 мкс (нефиксированное), типовое от 1 мс



Дискретные входы




Количество дискретных входов

4

Гальваническая изоляция дискретных входов

есть, групповая

Электрическая прочность изоляции дискретных входов

1,5 кВ

Максимальная частота сигнала, подаваемого на дискретный вход:

- при программной обработке

- при применении аппаратного счетчика

- при применении обработчика энкодера



1 кГц

10 кГ

1 кГц



Дискретные выходы




Количество дискретных выходов

4 э/м реле

Характеристики дискретных выходов

Ток коммутации до 2 А при напряжении не более 220 В 50  Гц и cos j > 0,4

Гальваническая изоляция дискретных выходов

есть, индивидуальная

Электрическая прочность изоляции дискретных выходов



1,5 кВ



Аналоговые входы




Количество аналоговых входов

4

Типы поддерживаемых унифицированных входных сигналов

Напряжение 0...1 В, 0...10 В, -50...+50 мВ

Ток 0...5 мА, 0(4)...20 мА

Сопротивление 0...5 кОм

Типы поддерживаемых датчиков

Термосопротивления:

ТСМ50М, ТСП50П, ТСМ100М, ТСП100П,

ТСН100Н, ТСМ500М, ТСП500П, ТСН500Н,

ТСП1000П, ТСН1000Н

Термопары:

ТХК (L), ТЖК (J), ТНН (N), ТХА (K), ТПП (S),

ТПП (R), ТВР (А-1), ТВР (А-2)

Разрядность встроенного АЦП

16 бит

Внутреннее сопротивление аналогового входа:

в режиме измерения тока

в режиме измерения напряжения 0...10 В



50 Ом

Около 10 кОм

Время опроса одного аналогового входа

0,5 с

Предел основной приведенной погрешности измерения аналоговыми входами



0,5 %

Гальваническая изоляция аналоговых входов

отсутствует



Аналоговые выходы




Количество аналоговых выходов

4

Разрядность ЦАП

10 бит

Тип выходного сигнала

ПЛК154-И

ПЛК154-У

ПЛК154-А



Ток 4...20 мА

Напряжение 0...10 В

Ток 4...20 мА или напряжение 0...10 В

Питание аналоговых выходов

встроенное, общее на все выходы

Гальваническая изоляция аналоговых выходов

есть, групповая

Электрическая прочность изоляции аналоговых выходов

1,5 кВ



Интерфейсы связи




Интерфейсы

Ethernet 100 Base-T

RS-232

RS-485

Скорость обмена по интерфейсам RS

от 4800 до 115200 bps

Протоколы

ОВЕН

Modbus-RTU, Modbus-ASCII

DCON

Modbus-TCP

GateWay (протокол CODESYS)



Программирование




Среда программирования

CODESYS 2.3.8.1 (и старше)

Интерфейс для программирования и отладки

RS-232 или Ethernet



*Для хранения файлов и архивов используется Flash-память, специализированная файловая система. Доступный для пользователя объем З Мбайта.
** Настраивается пользователем, максимальный объем 16 Кбайт



Поддерживаемые интерфейсы и протоколы



Протокол

Интерфейс

Применение

ОВЕН

RS-232

RS-485

Поддержка модулей ввода/вывода линейки ОВЕН Мх110.
Работа в сетях ОВЕН совместно с ТРМ2хх

Modbus RTU
Modbus ASCII

RS-232

RS-485

Поддержка модулей ввода/вывода ОВЕН Мх110 и операторских панелей (ОВЕН СП307/СП310), связь со SCADA-системами.

Modbus TCP

Ethernet 10/100 Mbps

Передача данных на верхний уровень (в SCADA-системы).

DCON

RS-232

RS-485

Поддержка модулей ввода/вывода ICP DAS I-7ххх, АDAM

GateWay
(протокол CODESYS)

RS-232
Ethernet 10/100 Mbps

Программирование контроллера, отладка пользовательской программы

Работа с OPC-сервером CODESYS GateWay.

Связь с контроллерами других производителей на базе CODESYS.

Контроллеры ОВЕН ПЛК154 позволяют организовать шлюз между приборами с протоколом ОВЕН (RS-485) и промышленными сетями с протоколами Modbus, Modbus TCP, DCON.

Пользователь имеет возможность реализовать в среде программирования CODESYS собственный протокол, не поддерживаемый ОВЕН ПЛК154. В этом случае он может воспользоваться специальной библиотекой, которая открывает низкоуровневый доступ к последовательным портам ОВЕН ПЛК154 (библиотека входит в комплект поставки контроллера).



Характеристики дискретных входных сигналов




Модификация контроллера

Сигнал, подаваемый на дискретный вход

Комментарий

ПЛК154-220

С помощью сухого контакта или ключа, коммутирующего общую клемму дискретных входов и клемму конкретного входа

Суммарное сопротивление контакта и линии подключения должно быть не более  100 Ом



Характеристики встроенных выходных элементов




Обозначение при заказе

Наименование

Характеристики

И

Цифроаналоговый преобразователь "параметр - ток 4...20 мА"

Сопротивление нагрузки от 0 до 900 Ом

У

Цифроаналоговый преобразователь "параметр - напряжение 0...10 В"

Сопротивление нагрузки от 2 кОм

А

Цифроаналоговый преобразователь "параметр - ток 4...20 мА или напряжение 0...10 В"

Сопротивление нагрузки от 150 до 900 Ом для токового сигнала и свыше 10 кОм для сигнала напряжения



Типы датчиков и унифицированных сигналов, подключаемых к аналоговым входам




Наименование

Диапазон измерений

Термопреобразователи сопротивления (по ГОСТ 6651- 94)

ТСМ (Cu50)  W100 = 1,4260

-50...+200 °С

ТСМ (50М)    W100 = 1,4280

-190...+200 °С

ТСП (Pt50)  W100 = 1,3850

-200...+750 °С

ТСП (50П)    W100 =1,3910

-200...+750 °С

ТСМ (Cu100) W100 =1,4260

-50...+200 °С

ТСМ (100М)   W100 =1,4280

-190...+200 °С

ТСП (Pt100) W100 =1,3850

-200...+750 °С

ТСП (100П)   W100 =1,3910

-200...+750 °С

ТСН (100Н)   W100=1,6170

-60...+180 °С

ТСМ (Cu500) W100 =1,4260

-50...+200 °С

ТСМ (500М)   W100 =1,4280

-190...+200 °С

ТСП (Pt500) W100 =1,3850

-200...+750 °С

ТСП (500П)   W100 =1,3910

-200...+750 °С

ТСН (500Н)   W100 =1,6170

-60...+180 °С

ТСМ (Cu1000) W100 =1,4260

-50...+200 °С

ТСМ (1000М)  W100 =1,4280

-190...+200 °С

ТСП (Pt1000) W100 =1,3850

-200...+750 °С

ТСП (1000П)  W100 =1,3910

-200...+750 °С

ТСН (1000Н)  W100 =1,6170

-60...+180 °С

Термопары  (по ГОСТ Р 8.585-2001)

ТХК (L)

-200...+800 °С

ТЖК (J)

-200...+1200 °С

ТНН (N)

-200...+1300 °С

ТХА (K)

-200...+1300 °С

ТПП (S)

0...+1600 °С

ТПП (R)

0...+1600 °С

ТВР (А-1)

0...+2500 °С

ТВР (А-2)

0...+1800 °С

ТВР (А-3)

0...+1600 °С

ТМК (Т)

-200...+400 °С

Унифицированные сигналы постоянного напряжения и тока  (по ГОСТ 26.011-80)

0...5,0 мА

0...100 %

0...20,0 мА

0...100 %

4,0...20,0 мА

0...100 %

-50,0...+50,0 мВ

0...100 %

0...1,0 В

0...100 %

0...10,0 В

0...100 %

Датчики сопротивления

0... 5000 Ом

0...100 %

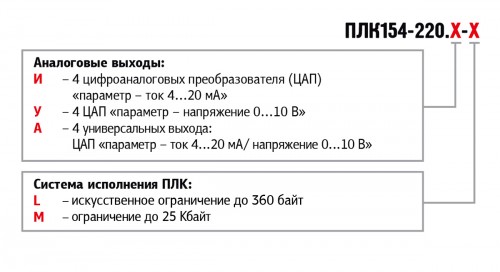

Обозначения при заказе ОВЕН ПЛК154

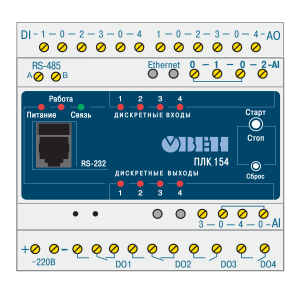

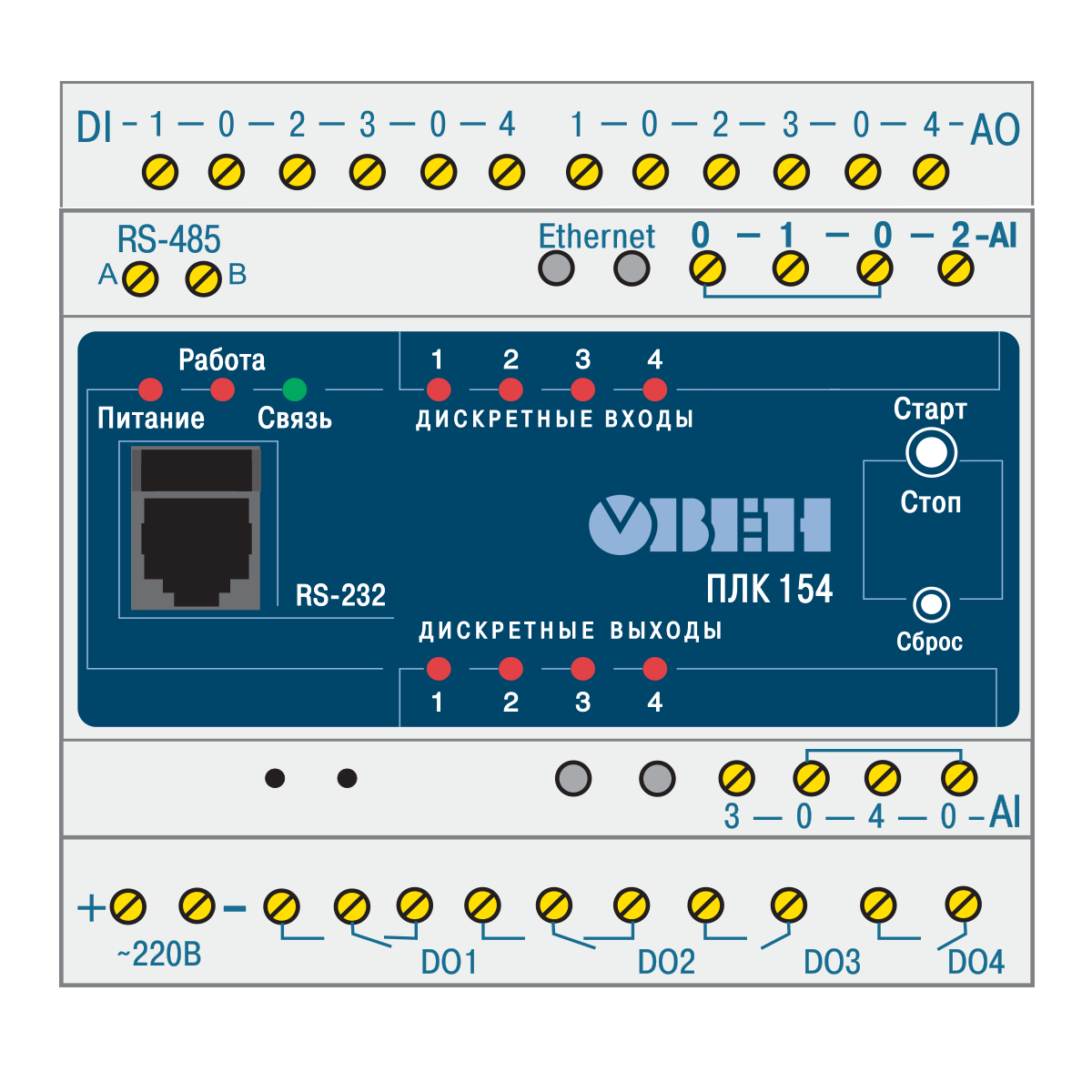

Элементы индикации и управления ОВЕН ПЛК154


ОВЕН ПЛК150. Интерфейс

Светодиодная индикация:

– наличия питания;
– работы программы;
– наличия связи со средой программирования CoDeSys;
– состояния дискретных входов;
– состояния дискретных выходов.
ОВЕН ПЛК150. Интерфейс

Кнопка «Старт/Стоп» предназначена для запуска и остановки программы в контроллере

ОВЕН ПЛК150. Интерфейс

Скрытая кнопка «Сброс» предназначена для перезагрузки контроллера (нажимается тонким заостренным предметом)
