Прибор для автоматического регулирования уровня жидкостей САУ-М2

Производитель: ОВЕН (Россия)
Модель: САУ-М2

Краткое описание


Назначение Прибор САУ-М2 применяется в системах автоматического поддержания уровня жидкости в резервуарах, накопительных емкостях, отстойниках, а также в системах автоматического осушения. ... Читать далее...

₽2891.00 Без НДС: ₽2891.00

  • Наличие: Есть в наличии

Назначение

Прибор САУ-М2 применяется в системах автоматического поддержания уровня жидкости в резервуарах, накопительных емкостях, отстойниках, а также в системах автоматического осушения.

Прибор управления погружным насосом выпускается в корпусе настенного крепления Н.

Функциональные возможности

  • Автоматическое заполнение или осушение резервуара до заданного уровня
  • Защита погружного насоса от «сухого» хода
  • Подключение различных датчиков уровня – кондуктометрических, поплавковых
  • Работа с различными по электропроводности жидкостями: водопроводной, загрязненной водой, молоком и пищевыми продуктами (слабокислотными, щелочными и пр.)

Технические характеристики:

Номинальное напряжение питания прибора

220 В частотой 50 Гц

Допустимые отклонения напряжения питания от номинального значения

-15...+10 %

Количество подключаемых датчиков

два 3-х электродных

Тип датчиков:

кондуктометрические, поплавковые

Количество встроенных выходных реле

1

Макс. допустимый ток, коммутируемый контактами встроенного реле

8 А при 220 В 50 Гц

(cos  > 0,4)

Напряжение на электродах датчика уровня

не более 12 В пост. тока

Сопротивление жидкости, вызывающее срабатывание датчика

не более 500 кОм

Тип корпуса

настенный Н

Габаритные размеры корпуса

130х105х65 мм

Степень защиты корпуса

IP44



Условия эксплуатации

Температура окружающего воздуха

+1...+50 °С

Атмосферное давление

86...106,7 кПа

Относительная влажность воздуха (при 35 °С)

не более 80 %

Доставка по городам Крыма: Симферополь, Севастополь, Феодосия, Ялта, Алушта, Евпатория, Саки, Керчь, Армянск, Джанкой, Бахчисарай, Красноперекопск, Красногвардейское, Советское, Первомайское, Кировское и др. городам России.

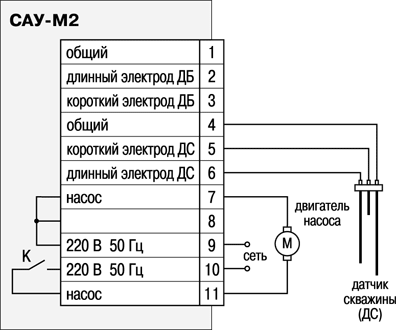

Схема подключения САУ-М2 при использовании его для заполнения резервуара с помощью погружного насоса с защитой от «сухого» хода

Схема подключения САУ-М2 при использовании его для заполнения резервуара с помощью погружного насоса с защитой от «сухого» хода

(в отсутствие необходимости защиты от «сухого» хода на клеммы 4,5,6 ставится перемычка)

Схема подключения САУ М2 при использовании его для осушения резервуара

Схема подключения САУ М2 при использовании его для осушения резервуара
