Краткое описание
Основные характеристики общепромышленного преобразователя ПД100-ДИ измерение избыточного давления нейтральных к нержавеющей стали AISI 316L (AISI 304S) сред (газы, пар, вода, слабоагрессивные жидкости). основная прив... Читать далее...
Краткие атрибуты
- Наличие: Есть в наличии
Основные характеристики общепромышленного преобразователя ПД100-ДИ
- измерение избыточного давления нейтральных к нержавеющей стали AISI 316L (AISI 304S) сред (газы, пар, вода, слабоагрессивные жидкости).
- основная приведенная погрешность – 0,5; 1,0 % ВПИ.
- преобразование давления в унифицированный сигнал постоянного тока 4...20 мА.
- верхний предел измеряемого давления (ВПИ) – от 16 кПа до 25 МПа.
- перегрузочная способность – не менее 200% ВПИ.
- степень защиты корпуса и электроразъема преобразователя – IP65.
- помехоустойчивость удовлетворяют требованиям к оборудованию класса А по ГОСТ Р 51522.
|
Наименование |
Значение |
|
Выходной сигнал постоянного тока |
4...20 мА, 2-х проводная схема |
|
Основная приведенная погрешность |
0,5; 1,0 % ВПИ |
|
Диапазон рабочих температур измеряемой среды |
–40…+100 °С |
|
Напряжение питания |
12…36 В постоянного тока |
|
Сопротивление нагрузки |
0…1,0 кОм (в зависимости от напряжения питания) |
|
Потребляемая мощность |
не более 0,8 Вт |
|
Устойчивость к механическим |
группа исполнения V3 |
|
воздействиям |
по ГОСТ Р 52931 |
|
Степень защиты корпуса |
IP65 |
|
Устойчивость к климатическим воздействиям |
УХЛ3.1 |
|
Диапазон рабочих температур окружающего воздуха |
–40…+80 °С |
|
Атмосферное давление рабочее |
66...106,7 кПа |
|
Среднее время наработки на отказ |
не менее 500 000 ч |
|
Средний срок службы |
12 лет |
|
Межповерочный интервал |
2 года |
|
Методика поверки |
КУВФ.406230.100 МП |
|
Вес без упаковки / в упаковке |
0,2 кг / 0,3 кг |
|
Штуцер для подключения давления |
M20х1,5 манометрической формы G1/2 манометрической формы, G1/4 |
|
Тип электрического соединителя |
EN175301-803 форма А (DIN 43650-A) |
|
Габаритный размер (по высоте) |
не более 115 мм |
|
Перегрузочная способность |
не менее 200 % от ВПИ |
|
Предельное давление перегрузки |
не менее 400 % от ВПИ |

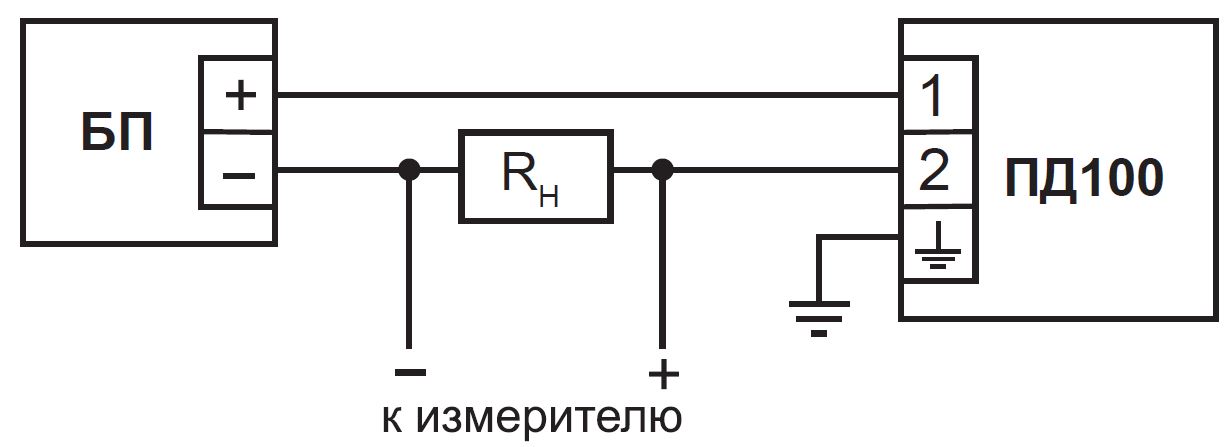

Схемы подключения
 |
|

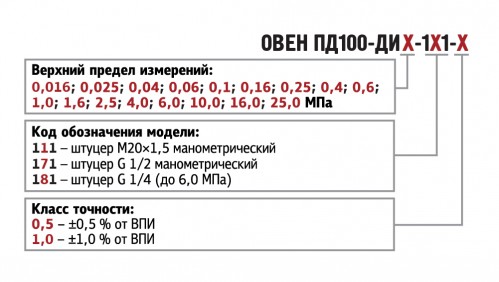

Обозначение при заказе
|
 |
Доставка по городам Крыма: Симферополь, Севастополь, Феодосия, Ялта, Алушта, Евпатория, Саки, Керчь, Армянск, Джанкой, Бахчисарай, Красноперекопск, Красногвардейское, Советское, Первомайское, Кировское и др. городам России
| Датчики давления | |
| Тип измеряемого давления: | Избыточное давление |
| Верхний предел измерений: | 0,6 МПа |
| Класс точности: | 1,0 |
