Модули предназначены для управления по сигналам из сети Ethernt встроенными дискретными выходными элементами, используемыми для подключения исполнительных механизмов с дискретным управлением.
|
Коммуникационные возможности |
|
|
Интерфейс обмена |
Сдвоенный Ethernet 10/100 Mbit |
|
Интерфейс конфигурирования |
USB 2.0 (MicroUSB), Ethernet (RJ-45) |
|
Протоколы обмена |
Modbus TCP (до 4-х одновременных соединений) MQTT (в разработке) SNMP (в разработке) |
Особенности
- Выходы могут работать в режиме генерации ШИМ-сигналов (до 1 Гц для релейных выходов, до 60 кГц для транзисторных выходов)
- Выходы могут работать в режиме генерации заданного числа импульсов (только для МУ210-410)
- Сдвоенный 2-х портовый Ethernet-коммутатор
- Поддержка технологии Ethernet Bypass позволяет передавать данные из одного порта в другой и не терять связь с остальными модулями при возникновении нештатной ситуации
- Широкий диапазон рабочих температур: -40…+55 °С
- Непрерывный профиль измерений во внутреннюю flash память (архив)
- Поддержка облачного сервиса OwenCloud
Конфигурирование
Настройка модулей Мx210 осуществляется с помощью конфигуратора, который поддерживает работу с группой модулей и позволяет оперативно получить доступ ко всем параметрам. Подключение осуществляется по интерфейсам Ethernet или USB (разъем типа microUSB). При подключении по USB внешнее питание модуля не требуется.
Технические характеристики
|
Модификация |
МУ210-410 |
|
Выходы |
|
|
Количество выходов |
16 DO |
|
Тип выходов |
транзисторный ключ |
|
Характеристики дискретных выходов (DO) |
|
|
Гальваническая развязка выходов |
- |
|
Электрическая прочность |
- |
|
Режим работы |
|
|
Режим включения выхода |
верхний и нижний ключи |
|
Максимальный ток коммутации |
0,1 А |
|
Максимальное напряжение питания выходов |
10…36 В |
|
Время включения |
- |
|
Время выключения |
- |
|
Контроль обрыва нагрузки |
нет |
|
Максимальная частота ШИМ |
60000 Гц |
|
Минимальная длительность импульса ШИМ |
1 мкс |
|
Питание |
|
|
Напряжение питания |
=10…48 (номинальное =24) В |
|
Потребляемая мощность |
не более 5 Вт при питании =24 В |
|
Защита от переполюсовки |
есть |
|
Тип питания часов реального времени |
батарея CR2032 |
|
Конструктивное исполнение |
|
|
Габаритные размеры |
(123×83×42)±1 мм |
|
Степень защиты |
IP20 |
|
Монтаж |
на DIN-рейку / на стену |
|
Средний срок службы |
10 лет |
|
Масса |
не более 0,4 кг |
|
Встроенная Flash-память (архив) |
|
|
Количество циклов записи и стирания |
до 100000 |
|
Максимальный размер файла архива |
2 кб |
|
Максимальное количество файлов архива |
1000 |
|
Минимальный период записи архива |
1 сек |
|
Условия эксплуатации |
|
|
Температура окружающего воздуха |
-40…+55 °С |
|
Относительная влажность воздуха (при +25 °С и ниже без конденсации влаги) |
не более 80 % |
|
Комплектность |
|
|
Модуль |
1 шт. |
|
Паспорт и гарантийный талон |
1 экз. |
|
Краткое руководство по эксплуатации |
1 экз. |
|
Диск с ПО |
1 шт. |
|
Кабель патч-корд UTP 5e 150 мм |
1 шт. |
|
Клемма питания 2EGTK-5-02P-14 |
1 шт. |
|
Заглушка Ethernet |
1 шт. |
Общий чертеж

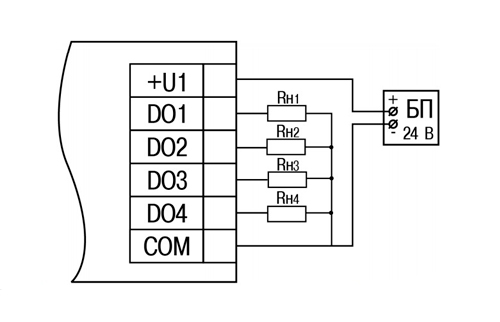

Схема подключения внешних связей к дискретным выходам типа «транзисторный ключ»
