Модули дискретного ввода/вывода (Ethernet) МК210-302

Производитель: ОВЕН (Россия)
Модель: МК210-302

Краткое описание


Модули предназначены для управления по сигналам из сети Ethernet встроенными дискретными выходными элементами, используемыми для подключения исполнительных механизмов с дискретным управлением, и сбора данных с ди... Читать далее...

Краткие атрибуты


Интерфейс обмена: - Ethernet
Модули ввода/вывода - Дискретный ввод/вывод
Количество входов: - 12 DI/4 DO
Смотреть все атрибуты

₽15180.00 Без НДС: ₽15180.00

  • Наличие: Есть в наличии

Модули предназначены для управления по сигналам из сети Ethernet встроенными дискретными выходными элементами, используемыми для подключения исполнительных механизмов с дискретным управлением, и сбора данных с дискретных входов модуля с передачей их в сеть Ethernet.

Коммуникационные возможности

Интерфейс обмена

Сдвоенный Ethernet 10/100 Mbit

Интерфейс конфигурирования

USB 2.0 (MicroUSB), Ethernet (RJ-45)

Протоколы обмена

Modbus TCP (до 4-х одновременных соединений)

MQTT (в разработке)

SNMP (в разработке)

Особенности

  • Входы могут работать в режимах: счетчика импульсов частотой до 100 кГц, измерения частоты до 100 кГц, обработки сигналов энкодера до 100 кГц (только МК210-302 и МК210-312)
  • Выходы могут работать в режиме генерации ШИМ-сигналов до 1 Гц
  • Контроль обрыва нагрузки (только для МК210-311 и МК210-312)
  • Сдвоенный 2-х портовый Ethernet-коммутатор
  • Поддержка технологии Ethernet Bypass позволяет передавать данные из одного порта в другой и не терять связь с остальными модулями при отключенном питании модуля возникновении нештатной ситуации
  • Широкий диапазон рабочих температур: -40…+55 °С
  • Непрерывный профиль измерений во внутреннюю flash память (архив)
  • Поддержка облачного сервиса OwenCloud

Конфигурирование

Настройка модулей Мx210 осуществляется с помощью конфигуратора, который поддерживает работу с группой модулей и позволяет оперативно получить доступ ко всем параметрам. Подключение осуществляется по интерфейсам Ethernet или USB (разъем типа microUSB). При подключении по USB внешнее питание модуля не требуется.

Универсальный конфигуратор Мx210

Технические характеристики



Модификация

МК210-302

Входы/выходы

Количество входов/выходов

12 DI / 4 DO

Тип

входов

  • контактный датчик (требует внешнего питания =24 В)
  • датчик n-p-n и p-n-p типа

выходов

электромагнитное реле

Характеристики дискретных входов (DI)

Гальваническая развязка входов

Режимы работы

  • определение логического уровня
  • подсчет числа высокочастотных импульсов (только 1 – 8 DI)
  • измерение частоты (только 1 – 8 DI)
  • обработка сигналов энкодера (до 3-х AB энкодеров)

Макс. частота входного сигнала

определение логического уровня

400 Гц

подсчет числа импульсов

100 кГц (только 1 – 8 DI)

измерение частоты

100 кГц (только 1 – 8 DI)

обработка сигналов энкодера

100 кГц

Мин. длительность импульса

5 мкс (1 – 8 DI)

25 мс (9 – 12 DI)

Напряжение питания входов

24±3 В



Сопротивление контактов (ключа) и соединительных проводов, подключаемых к дискретному входу

Ток «логической единицы»

не менее 5,5 мА

Ток «логического нуля»

не более 1,2 мА

Напряжение «логической единицы»

9…30 В

Напряжение «логического нуля»

0…5,5 В

Характеристики дискретных выходов (DO)

Гальваническая развязка выходов

поканальная

Электрическая прочность

1780 В

Режим работы

  • переключение логического состояния
  • генерация ШИМ сигнала

Ток коммутации

5 А (при напряжении не более 250 В, 50 Гц и cosφ>0,4)

3 А (при постоянном напряжении не более 30 В)

Максимальное напряжение на контакты реле

250 В переменного напряжения

30 В постоянного напряжения

Время включения

15 мс

Время выключения

15 мс

Контроль обрыва нагрузки

нет



Максимальная частота ШИМ

1 Гц

Минимальная длительность импульса ШИМ

50 мс

Питание

Напряжение питания

=10…48 (номинальное =24) В

Потребляемая мощность

не более 5 Вт при питании =24 В

Защита от переполюсовки

есть

Тип питания часов реального времени

батарея CR2032

Конструктивное исполнение

Габаритные размеры

(123×83×42) ±1 мм

Степень защиты

IP20

Монтаж

на DIN-рейку / на стену

Средний срок службы

10 лет

Масса

не более 0,4 кг

Условия эксплуатации

Температура окружающего воздуха

-40…+55 °С

Относительная влажность воздуха (при +25 °С и ниже без конденсации влаги)

не более 80 %

Комплектность

Модуль

1 шт.

Паспорт и гарантийный талон

1 экз.

Краткое руководство по эксплуатации

1 экз.

Диск с ПО

1 шт.

Кабель патч-корд UTP 5e 150 мм

1 шт.

Клемма питания 2EGTK-5-02P-14

1 шт.

Заглушка Ethernet

1 шт.



Схемы подключения

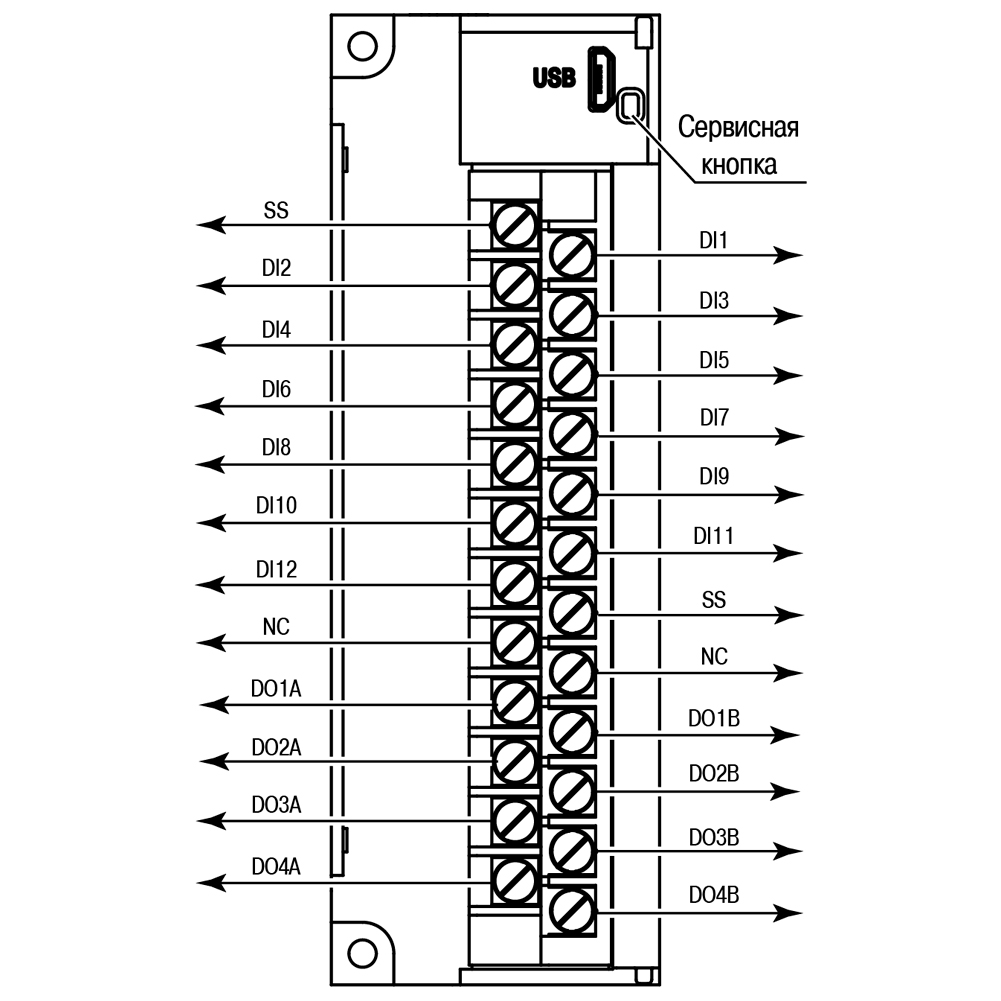

Общий чертеж

Общий чертеж МК210-302 и МК210-312

 Схема подключения внешних связей к дискретным выходам типа «реле»

 Ð¡Ñ…ема подключения внешних связей к дискретным выходам типа «реле»

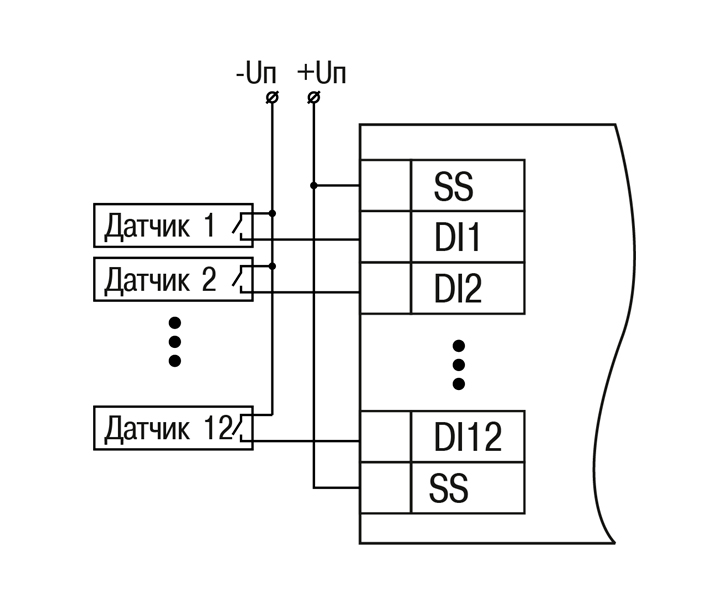

Схема подключения контактных датчиков

 Ð¡Ñ…ема подключения датчиков сухие контакты

Схема подключения датчиков n-p-n типа



Схема подключения датчиков n-p-n типа

Схема подключения датчиков p-n-p типа

Схема подключения датчиков p-n-p типа

Схема подключения энкодера n-p-n типа



Схема подключения энкодера n-p-n типа



Схема подключения энкодера p-n-p типа



Схема подключения энкодера p-n-p типа
