Модули дискретного ввода (с интерфейсом RS-485) МВ110-224.16ДН

Производитель: ОВЕН (Россия)
Модель: МВ110-224.16ДН

Краткое описание


  Модификация МВ110-224.16ДН Входы Количество входов 16 DI Типы поддерживаемых сигналов контактный датчик (требует внешнего питания =24 В) датчик n-p-n  и p-n-p т... Читать далее...

Краткие атрибуты


Интерфейс обмена: - RS-485
Модули ввода/вывода - Дискретный ввод
Количество входов: - 16 DI
Смотреть все атрибуты

₽5400.00 Без НДС: ₽5400.00

  • Наличие: Есть в наличии



Модификация

МВ110-224.16ДН

Входы

Количество входов

16 DI

Типы поддерживаемых сигналов

  • контактный датчик (требует внешнего питания =24 В)
  • датчик n-p-n  и p-n-p типа

Характеристики дискретных входов (DI)

Гальваническая развязка входов

групповая (по 4 входа)

Электрическая прочность изоляции

1500 В

Макс. частота входного сигнала

1 кГц

Мин. длительность входного сигнала

0,5 мс (скважность 2 для частоты 1 кГц)

Напряжение питания входов (внешний источник)

24 ±3 В

Макс. входной ток

не более 8,5 мА (при напряжении входа =27 В)

Суммарное сопротивление внешнего контакта и линии подключения

Ток «логической единицы»

не менее 4,5 мА

Ток «логического нуля»

не более 1,5 мА

Напряжение «логической единицы»

Напряжение «логического нуля»

Питание

Тип питания

универсальное ~230 В/=24 В

Напряжение питания

переменное: ~90…264 В (номинальное ~230 В) частотой 47…63 Гц

или

постоянное: =18…30 В (номинальное =24 В)

Потребляемая мощность

не более 6 ВА

Конструктивное исполнение

Габаритные размеры

(63×110×75) ±1 мм

Степень защиты

IP20

Монтаж

на DIN-рейку / на стену

Условия эксплуатации

Температура окружающего воздуха

-10…+55 °С

Относительная влажность воздуха (при +25 °С и ниже без конденсации влаги)

не более 80 %

Комплектность

Модуль

1 шт.

Паспорт / Гарантийный талон

1 экз.

Руководство по эксплуатации

1 экз.

Компакт-диск с программным обеспечением

1 шт.



Общий чертеж МВ110-224.16ДН

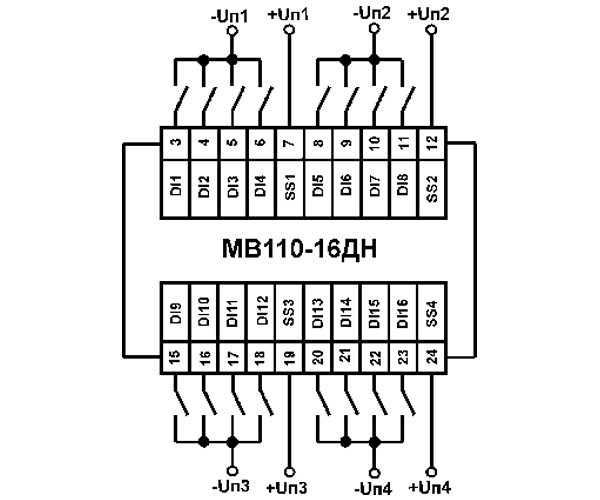

Схема подключения дискретных датчиков с выходом типа «сухой контакт»

Схема подключения МВ110-224.16ДН

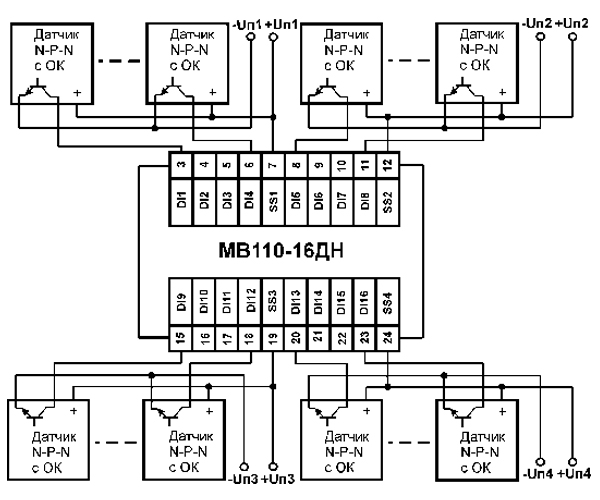

Схема подключения трехпроводных дискретных датчиков, имеющих выходной транзистор n-p-n типа с открытым коллектором

Схема подключения МВ110-224.16ДН

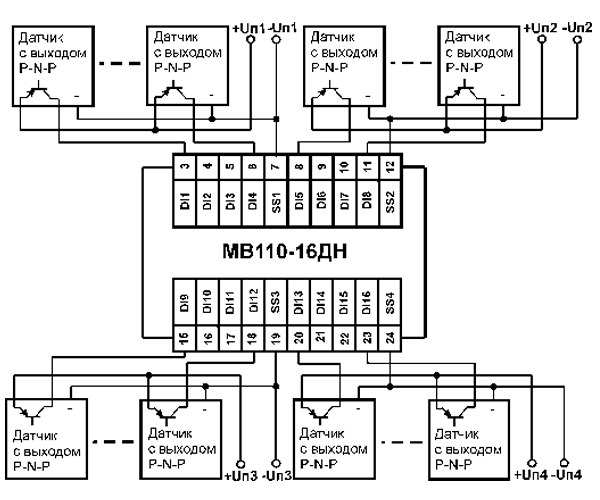

Схема подключения трехпроводных дискретных датчиков, имеющих выходной транзистор p-n-p типа

Схема подключения МВ110-224.16ДН
