Модули предназначены для измерения унифицированных аналоговых сигналов встроенными аналоговыми входами, преобразования измеренных величин в значение физической величины и последующей передачи этого значения по сети RS-485.
|
Коммуникационные возможности |
|
|
Интерфейс |
RS-485 |
|
Поддерживаемые протоколы |
Modbus RTU Modbus ASCII ОВЕН DCON |
|
Скорость обмена по RS-485 |
2400…115200 бит/с |
Особенности
- Индивидуальная конфигурация для каждого входа
- Диагностика состояния подключенных аналоговых датчиков
- Автоматическое определение протокола (только для МВ110-8АС)
- Съемные клеммники с невыпадающими винтами
- Универсальное питание (=24 В или ~230 В) (только для МВ110-2АС)
- Обновление встроенного программного обеспечения по RS-485
- Поддержка облачного сервиса OwenCloud (при использовании сетевого шлюза ПМ210)
Конфигурирование
Конфигурирование модулей Мx110 осуществляется на ПК через адаптер интерфейса RS-485/RS-232 или RS-485/USB (например, ОВЕН АСЗ-М или АС4, соответственно) с помощью программы «Конфигуратор М110», входящей в комплект поставки.
Технические характеристики
|
Модификация |
МВ110-24/220.8АС |
|
|
|
 |
|
|
Входы |
||
|
Количество входов |
8 AI |
|
|
Типы поддерживаемых сигналов |
унифицированные сигналы: 0…5 мА, 0(4)…20 мА, 0…10 В |
|
|
Характеристики аналоговых входов (AI) |
||
|
Предел основной приведенной погрешности |
±0,25% |
|
|
Разрядность АЦП |
10 бит |
|
|
Время опроса одного входа |
не более 5 мс ±2 % |
|
|
Входное сопротивление для унифицированных сигналов |
тока 0(4)…20 мА |
130…250 Ом |
|
тока 0…5 мА |
130…500 Ом |
|
|
напряжения 0…10 В |
не менее 200 кОм |
|
|
Внешний резистор для измерения тока |
не требуется |
|
|
Питание |
||
|
Тип питания |
зависит от модификации |
|
|
Напряжение питания |
МВ110-220.8АС: ~90…264 В (номинальное ~230 В) частотой 47…63 Гц МВ110-24.8АС: =18…30 В (номинальное =24 В) |
|
|
Потребляемая мощность |
не более 8 ВА |
|
|
Напряжение встроенного источника питания |
=24 ±3 В (только для модификации МВ110-220.8АС) |
|
|
Ток встроенного источника питания |
не более 180 мА |
|
|
Конструктивное исполнение |
||
|
Габаритные размеры |
(63×110×75) ±1 мм |
|
|
Степень защиты |
IP20 |
|
|
Монтаж |
на DIN-рейку / на стену |
|
|
Условия эксплуатации |
||
|
Температура окружающего воздуха |
-10…+55 °С |
|
|
Относительная влажность воздуха (при +25 °С и ниже без конденсации влаги) |
не более 80 % |
|
|
Комплектность |
||
|
Модуль |
1 шт. |
|
|
Паспорт / Гарантийный талон |
1 экз. |
|
|
Руководство по эксплуатации |
1 экз. |
|
|
Компакт-диск с программным обеспечением |
1 шт. |
|
Схемы подключения
Общий чертеж

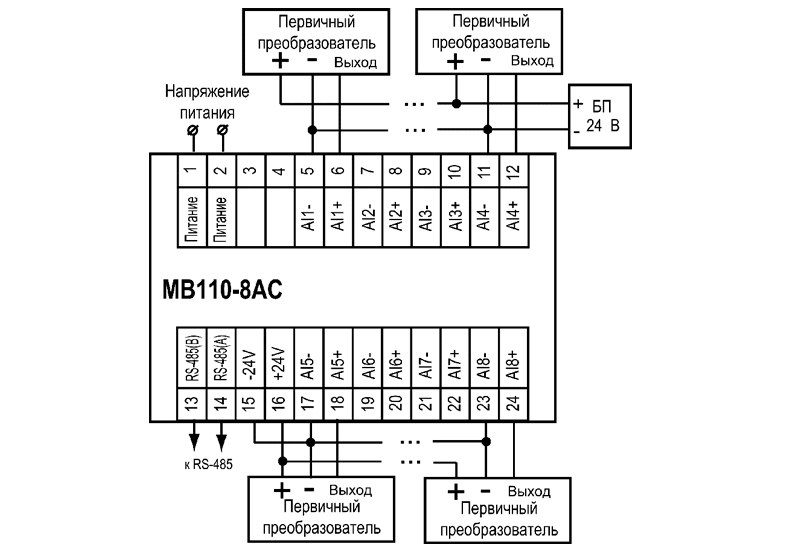

Схема подключения к прибору двухпроводных первичных преобразователей

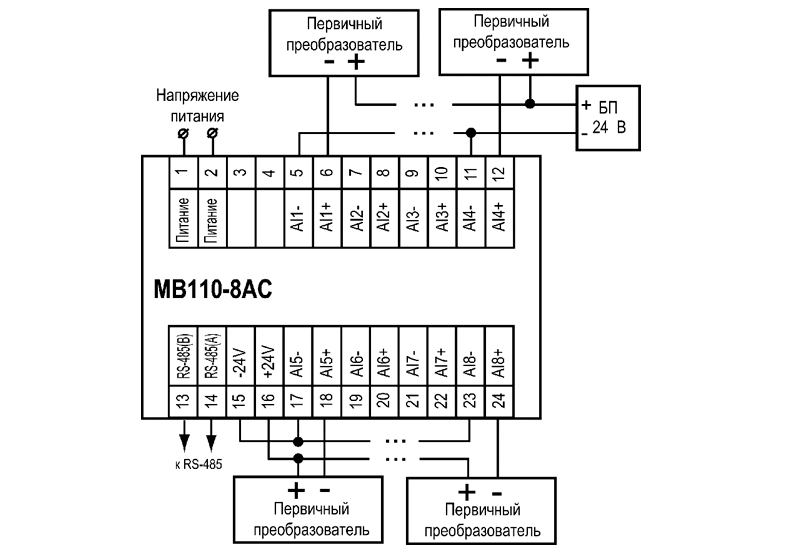

Схема подключения к прибору трехпроводных первичных преобразователей
