Модули аналогового ввода с универсальными входами (с интерфейсом RS-485) МВ110-224.2А

Производитель: ОВЕН (Россия)
Модель: МВ110-224.2А

Краткое описание


Модули предназначены для измерения аналоговых сигналов встроенными аналоговыми входами, преобразования измеренных величин в значение физической величины и последующей передачи этого значения по сети RS-485. ... Читать далее...

Краткие атрибуты


Интерфейс обмена: - RS-485
Модули ввода/вывода - Аналоговый ввод
Количество входов: - 2 AI
Смотреть все атрибуты

₽4740.00 Без НДС: ₽4740.00

  • Наличие: Есть в наличии

Модули предназначены для измерения аналоговых сигналов встроенными аналоговыми входами, преобразования измеренных величин в значение физической величины и последующей передачи этого значения по сети RS-485.

Коммуникационные возможности

Интерфейс

RS-485

Поддерживаемые протоколы

Modbus RTU

Modbus ASCII

ОВЕН

DCON

Скорость обмена по RS-485

2400…115200 бит/с

Особенности

  • Индивидуальная конфигурация для каждого входа
  • Диагностика состояния подключенных аналоговых датчиков
  • Автоматическое определение протокола
  • Съемные клеммники с невыпадающими винтами
  • Универсальное питание (=24 В или ~230 В)
  • Обновление встроенного программного обеспечения по RS-485
  • Поддержка облачного сервиса OwenCloud (при использовании сетевого шлюза ПМ210)

Конфигурирование

Конфигурирование модулей Мx110 осуществляется на ПК через адаптер интерфейса RS-485/RS-232 или RS-485/USB (например, ОВЕН АСЗ-М или АС4, соответственно) с помощью программы «Конфигуратор М110», входящей в комплект поставки.

Технические характеристики



Модификация

МВ110-224.2А

Входы

Количество входов

2 AI

Типы поддерживаемых сигналов

унифицированные сигналы: 0…5 мА, 0(4)…20 мА, ±50 мВ, 0…1 В

термосопротивления: 50М, Cu50, 50П, Pt50, Ni100, 100М, Cu100, 100П, Pt100, Ni500, 500М, Cu500, 500П, Pt500, Ni1000, 1000М, Cu1000, 1000П, Pt1000

термопары: L, J, N, K, S, R, B, T, A-1, A-2, A-3

сопротивление: 0…5000 Ом

(датчик положения задвижки)

Характеристики аналоговых входов (AI)

Предел основной приведенной погрешности

±0,5 % – для термоэлектрических преобразователей

±0,25 % – для термометров сопротивления и унифицированных сигналов

Разрядность АЦП

16 бит

Время опроса одного входа

Унифицированные сигналы

не более 0,4 с

Термосопротивления

не более 0,8 с

Термопары

не более 0,4 с

Входное сопротивление для унифицированных сигналов

тока 0(4)…20 мА

130…250 Ом

тока 0…5 мА

130…500 Ом

напряжения 0…1 В

не менее 200 кОм

Внешний резистор для измерения тока

49,9 Ом (поставляется в комплекте)

Питание

Тип питания

универсальное ~230 В/=24 В

Напряжение питания

переменное: ~90…264 В (номинальное ~230) частотой 47…63 Гц

или

постоянное: =18…30 (номинальное =24) В

Потребляемая мощность

не более 6 ВА

Напряжение встроенного источника питания

=24 ±3 В

Ток встроенного источника питания

не более 50 мА

Конструктивное исполнение

Габаритные размеры

(63×110×75) ±1 мм

Степень защиты

IP20

Монтаж

на DIN-рейку / на стену

Условия эксплуатации

Температура окружающего воздуха

-10…+55 °С

Относительная влажность воздуха (при +25 °С и ниже без конденсации влаги)

не более 80 %

Комплектность

Модуль

1 шт.

Паспорт / Гарантийный талон

1 экз.

Руководство по эксплуатации

1 экз.

Резистор 49,9 Ом

2 шт.

Схемы подключения

 Общий чертеж
Общий чертеж МВ110-224.2А

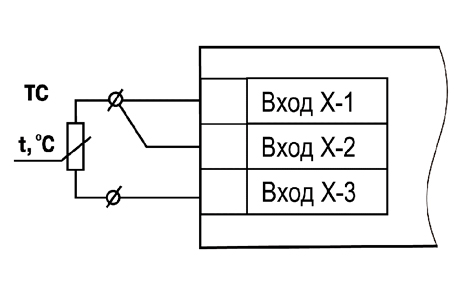

Схема подключения термометра сопротивления:

Схема подключения МВ110-224.2А

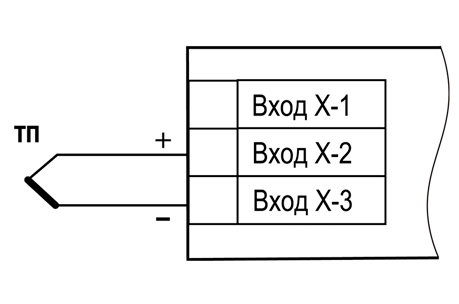

Схема подключения термоэлектрического преобразователя:
Схема подключения МВ110-224.2А

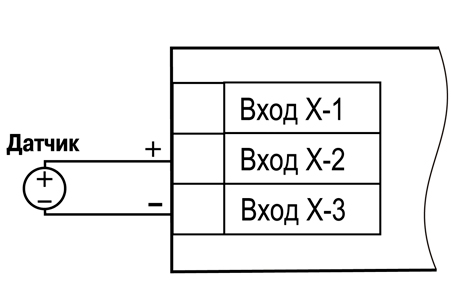

Схема подключения активного датчика с выходом в виде напряжения -50…+50 мВ или 0…1 В
Схема подключения МВ110-224.2А

Схема подключения активного датчика с токовым выходом 0…5 мА, 0…20 мА или 4…20 мА

Установка шунтирующего резистора Rш = 49,9 Ом – обязательна!



Схема подключения МВ110-224.2А

Схема подключения датчика положения задвижки резистивного типа

Схема подключения МВ110-224.2А
