Модуль дискретного ввода МВ110-224.16ДН

Производитель: ОВЕН (Россия)
Модель: МВ110-224.16ДН

Краткое описание


Назначение модуля ввода дискретных сигналов МВ110-16ДН Прибор предназначен для сбора данных со встроенных дискретных входов с передачей их в сеть RS-485. Встроенные дискретные входы могут работать в режиме счетчиков ... Читать далее...

Краткие атрибуты


Модули ввода/вывода - Дискретный ввод
Количество входов: - 16
Смотреть все атрибуты

₽5400.00 Без НДС: ₽5400.00

  • Наличие: Есть в наличии

Назначение модуля ввода дискретных сигналов МВ110-16ДН

Прибор предназначен для сбора данных со встроенных дискретных входов с передачей их в сеть RS-485.

Встроенные дискретные входы могут работать в режиме счетчиков импульсов частотой до 1 кГц МВ110 работает в сети RS-485 по протоколам ОВЕН, ModBus-RTU, ModBus-ASCII, DCON.

МВ110 не является Мастером сети, поэтому сеть RS-485 должна иметь Мастер сети, например, ПК с запущенной на нем SCADA-системой, контроллер или регулятор.

К МВ110 предоставляется бесплатный ОРС-драйвер и библиотека стандарта WIN DLL, которые рекомендуется использовать при подключении прибора к SCADA-системам и контроллерам других производителей.

Конфигурирование МВ110 осуществляется на ПК через адаптер интерфейса RS-485/RS-232 или RS-485/USB (например ОВЕН АСЗ-М или АС4) с помощью программы «Конфигуратор М110», входящей в комплект поставки.

Прибор отвечает требованиям по устойчивости к воздействию помех в соответствии с ГОСТ Р 51522 для оборудования класса А.

Основные особенности модуля ввода дискретных сигналов МВ110-16ДН
  • 16 каналов дискретного ввода, без изоляции – модификация Д, групповая изоляция - модификация ДН
  • Типы входных сигналов: сигналы =24 В, транзисторные ключи p-n-p, n-p-n типа
  • Частота измерений: до 1 кГц, минимальная длительность импульса 0.5 мс
  • Счетчик импульсов для каждого канала
  • Напряжение питания*: ~220 В и =24 В (универсальный источник питания)
Технические характеристики:


Наименование

Значение

Напряжение питания:

МВ110-224.16Д(ДН)





90...264 В переменного тока (номинальное напряжение 220 В) частотой 47…63Гц или

20...375 В постоянного тока (номинальное напряжение 24 В)

Потребляемая мощность, ВА, не более

6

Количество дискретных входов

16

Интерфейс связи с компьютером

RS-485

Максимальная скорость обмена по интерфейсу RS-485, бит/сек

115200

Протокол связи, используемый для передачи информации

ОВЕН; ModBus-RTU;
ModBus-ASCII; DCON

Степень защиты корпуса

IP20

Габаритные размеры прибора, мм

(63х110х73)±1

Масса прибора, кг, не более

0,5

Средний срок службы, лет

8


Параметры дискретных входов

Наименование параметра

Дискретный вход (Д)

Дискретный двунаправленный вход (изолированный) (ДН)

Гальваническая развязка дискретных входов

-

Групповая

Электрическая прочность изоляции дискретных входов, В

-

1500

Максимальная частота сигнала, подаваемого на дискретный вход, кГц

1

Минимальная длительность импульса, воспринимаемого дискретным входом, мс

0.5  (скважность 2 для частоты 1 кГц)

Напряжение питания дискретных входов, В

-

24±3

Максимальный входной ток дискретного входа, мА, не более

7

8,5 (при напряжении питания входа 27В)

Ток «логической единицы», мА, не менее

-

4,5

Ток «логического нуля», мА, не более

-

1,5

Сопротивление контакта (ключа) и соединительных проводов, подключаемых к дискретному входу, Ом, не более

100

-

Тип датчика дискретного входа

Коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.).

Датчики, имеющие на выходе транзисторный ключ n-p-n- типа (открытый коллектор).

Коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.)

Датчики, имеющие на выходе транзисторный ключ n-p-n- типа (открытый коллектор) или p-n-p- типа.


Схема подключения к МВ110-16ДН дискретных датчиков с выходом типа «сухой контакт»

Схема подключения к МВ110-16ДН дискретных датчиков
Схема подключения к МВ110-16ДН дискретных датчиков

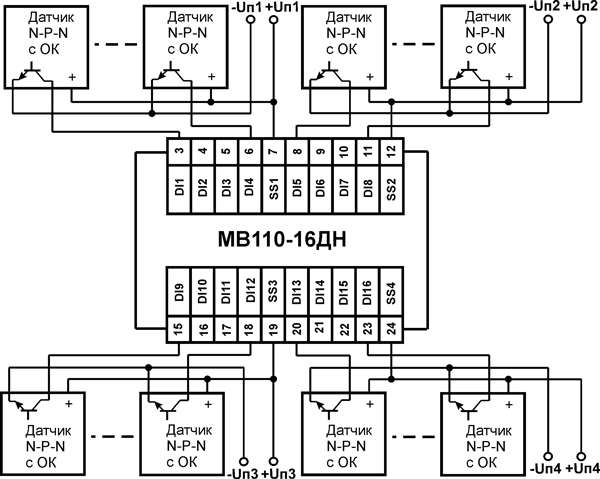

Схема подключения к МВ110-16ДН дискретных датчиков с транзисторным  выходом n-p-n-типа с ОК

Схема подключения к МВ110-16ДН дискретных датчиков

Схема подключения к МВ110-16ДН дискретных датчиков с транзисторным  выходом n-p-n-типа с ОК
