Производитель: ARK
Модель: AR200-3
Краткое описание
Кран шаровой трехходовой переключающий полнопроходной с электроприводом для управления потоком рабочей среды в трубопроводе Тип: L (переключающий) Рабочая среда: вода, горячая вода, воздух, инертные газы, масла, бенз... Читать далее...
₽6250.00 Без НДС: ₽6250.00
- Наличие: Есть в наличии
Кран шаровой трехходовой переключающий полнопроходной с электроприводом для управления потоком рабочей среды в трубопроводе
- Тип: L (переключающий)
- Рабочая среда: вода, горячая вода, воздух, инертные газы, масла, бензин, слабые кислоты, спирт, светлые нефтепродукты
- Температура рабочей среды: −10…125°С
- Рабочее давление: 0...4 МПа
- Диаметр условного прохода: 15...25 мм
- Материал корпуса: латунь
- Материал уплотнения: PTFE + EPDM
- Присоединение: резьбовое G½"...G1"
Особенности:
- Работа при высоком давлении до 4 МПа
- Модель электропривода – AR200
- Привод AR200 крепится к крану с помощью двух винтов М6
- Привод AR200 обладает широким выбором возможных вариантов типов питающего напряжения (~220 В, ~110 В, ~24 В, =24 В) и времени открытия/закрытия крана (12 с, 15...18 с, 24 с)
- Привод оснащен указателем крайних положений крана (положение 1: открыт путь A-B, положение 2: открыт путь А-C)
- Простота монтажа и удобство обслуживания
- 3- или 5-проводная схема подключения
- Компактный размер
- Долгий срок службы
Технические характеристики:
| Параметр | Значение | |
| Рабочая среда | Вода, горячая вода, воздух, инертные газы, масла, бензин, слабые кислоты, спирт, светлые нефтепродукты | |
| Материал | Корпуса | Латунь |
| Уплотнения | PTFE + EPDM | |
| Температура рабочей среды | −10…125°С | |
| Рабочее давление | 0...4 МПа | |
| Диаметр условного прохода | 15...25 мм | |
| Присоединение | Резьбовое G½"...G1" | |
| Модель электропривода | AR200 | |
| Питание | ~220 В, =24 В, =12 В | |
| Мощность | 6 ВА | |
| Время открытия/закрытия | 12 с или 24 с для ~220 В; 12 с для ~110 В; 12 с для ~24 В; 15...18 с для =24 В |
|
| Угол поворота | 90° (вращение в обоих направлениях) | |
| Крутящий момент | 5 Н∙м для ~220 В, ~110 В, ~24 В; 15 Н∙м для =24 В |
|
| Степень защиты | IP65 | |
| Питание, ток, мощность | ~220 В, 40 мА, 8 ВА; ~110 В, 80 мА, 8 ВА; ~24 В, 400 мА, 7 ВА; =24 В, 50 мА, 1,2 Вт |
|
| Схема подключения | 3- или 5-проводная | |
| Длина кабеля | 840 мм | |
Модификации:
| Модель | Ду, мм | Kv, м³/ч | Присоединение | Pmin , МПа | Pmax , МПа | Вес, кг | Модель электропривода |
Вес привода, кг |
| AR200-3-15 | 15 | 20 | G½" | 0,0 | 4 | 0,325 | AR200 | 0,572 |
| AR200-3-20 | 20 | 38 | G¾" | 0,405 | ||||
| AR200-3-25 | 25 | 69 | G1" | 0,660 |

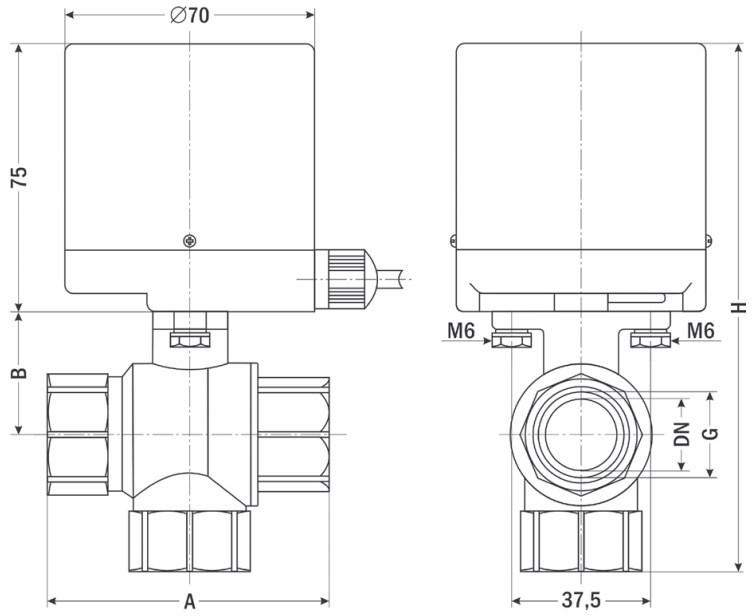

| Габаритные размеры |
 |
| Размер, мм | AR200-3-15 | AR200-3-20 | AR200-3-25 |
| A | 70 | 79 | 89 |
| B | 30 | 34 | 38 |
| DN | 15 | 20 | 25 |
| G | ½" | ¾" | 1" |
| H | 140 | 148 | 161 |
