Производитель: ARK
Модель: AR500-2
-500x500.jpg "Кран шаровой неполнопроходной с электроприводом AR500-2")
Краткое описание
Кран шаровой неполнопроходной с электроприводом для управления потоком рабочей среды в трубопроводе Тип: шаровой неполнопроходной Рабочая среда: вода, горячая вода, воздух Температура рабочей среды: 2…90°С Рабочее ... Читать далее...
₽3980.00 Без НДС: ₽3980.00
- Наличие: Есть в наличии
Кран шаровой неполнопроходной с электроприводом для управления потоком рабочей среды в трубопроводе
- Тип: шаровой неполнопроходной
- Рабочая среда: вода, горячая вода, воздух
- Температура рабочей среды: 2…90°С
- Рабочее давление: 0...1,6 МПа
- Диаметр условного прохода: 15...40 мм
- Материал корпуса: латунь
- Материал уплотнения: NBR
- Присоединение: резьбовое G½"...G1½"
Особенности:
- Легко заменяемый привод
- Защита трубопровода от гидравлических ударов благодаря специальной конструкции крана
- Автоматическое отключение при достижении конечного положения
- Стандартно у приводов AR500, AR500D – 3-проводная схема подключения
- Опционально возможна 2-проводная схема подключения для кранов AR500-2-15/20/25 с приводом AR500D с самовозвратом в положение «Открыто» при отключении питания
- С приводом AR500D при любой схеме подключения при отключении питания в положении «Закрыто» более чем на 2 секунды привод самостоятельно начнет возвращаться в положение «Открыто» (полное открытие достигается только у кранов AR500-2-15/20/25)
- Простота монтажа
Технические характеристики:
| Параметр | Значение | ||
| Рабочая среда | Вода, горячая вода, воздух | ||
| Материал | Корпуса | Латунь | |
| Уплотнения | NBR | ||
| Температура рабочей среды | 2…90°С | ||
| Рабочее давление | 0...1,6 МПа | ||
| Диаметр условного прохода | 15...40 мм | ||
| Присоединение | Резьбовое G½"...G1½" | ||
| Модель электропривода | AR500 | AR500D | |
| Время полного поворота | 15 с | 8...10 с | |
| Крутящий момент | 5 Н∙м | 4 Н∙м | |
| Степень защиты | IP62 | IP54 | |
| Угол полного поворота - AR500, AR500D - AR500E |
90° (вращение в обоих направлениях)
360° (вращение в одном направлении) |
||
| Питание, ток, мощность | ~220В, 50/60 Гц, 27 мА, 6 ВA |
=24В, 100 мА, 2,4 Вт; =12В, 150 мА, 2 Вт |
|
| Схема подключения | 3-проводная | 3-проводная или 2-проводная* |
|
| Длина кабеля | 370 мм | 380 мм | |
* Только для кранов AR500-2-15/20/25.
Модификации:
| Модель | Ду, мм | Kv, м³/ч | Присоединение | Pmin , МПа | Pmax , МПа |
Модель
привода
|
Вес (AR500), кг | Вес (AR500D), кг |
| AR500-2-15 | 15 | 11 | G½" | 0,0 | 1,6 | AR500, AR500D |
0,49 | 0,39 |
| AR500-2-20 | 20 | 20 | G¾" | 0,58 | 0,48 | |||
| AR500-2-25 | 25 | 60 | G1" | 0,69 | 0,59 | |||
| AR500-2-32 | 32 | 80 | G1¼ | 0,81 | 0,71 | |||
| AR500-2-40 | 40 | 80 | G1½" | 0,94 | 0,84 |

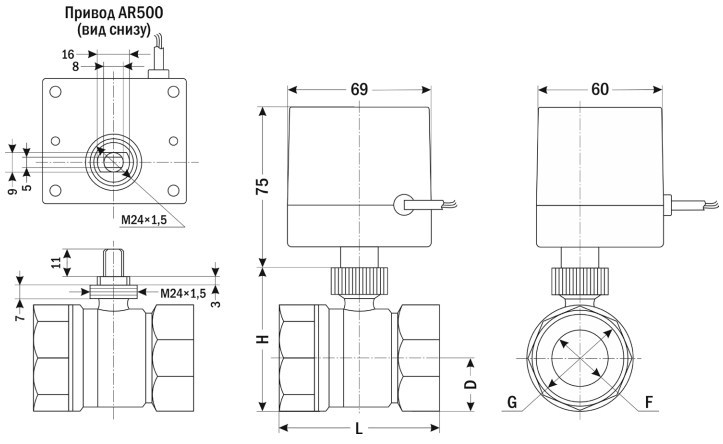

| Габаритные размеры |
 |
| Размер, мм | AR500-2, Ду, мм | ||||
| 15 | 20 | 25 | 32 | 40 | |
| D | 14 | 17,5 | 20 | 25 | 29,5 |
| F | 12 | 15 | 18 | 21 | 28 |
| G | ½" | ¾" | 1" | 1¼" | 1½" |
| H | 45 | 52 | 60 | 67 | 73 |
| L | 51 | 62 | 66 | 77 | 78 |
