Контроллер ОВЕН СУНА-121 предназначен для управления насосными группами в системах водоснабжения, водозабора, повышения давления, канализационных сооружений жилых и офисных зданий, промышленных предприятий, коттеджных по... Читать далее...
- Наличие: Есть в наличии
Контроллер ОВЕН СУНА-121 предназначен для управления насосными группами в системах водоснабжения, водозабора, повышения давления, канализационных сооружений жилых и офисных зданий, промышленных предприятий, коттеджных посёлков, детских садов, школ, больниц и других объектов.
СУНА-121 выпускается в 8-ми модификациях и позволяет реализовать следующие алгоритмы управления насосными группами:
- Чередование 2-х насосов.
- Чередование 3-х насосов.
- Регулирование давления, 2 насоса, по реле давления.
- Регулирование давления, 2 насоса, по аналоговому датчику давления.
- Регулирование давления, 3 насоса, по аналоговому датчику давления.
- Заполнение/опорожнение резервуара, 2 насоса, дискретные датчики уровня.
- Заполнение/опорожнение резервуара, 2 насоса, аналоговые датчики уровня.
- Заполнение/опорожнение резервуара, 3 насоса, аналоговые датчики уровня.
Функциональные преимущества:
 |
- Возможность дистанционного управления насосами по RS-485.
- Возможность смены алгоритма управления.
- Интуитивно-понятное русскоязычное меню.
- Индикация на ЖК дисплее с подсветкой.
- Модификации с питанием от сети ~230 В и =24 В.
- Температура эксплуатации: -20…+55 °С
Краткая сравнительная таблица с другими моделями линейки
|
|
|
|
|
|
|
|
СУНА-121 |
||
|
Сравнение по алгоритмам управления |
|||
|
Чередование 2-х насосов |
САУ-МП-Х.11 САУ-МП-Х.13 САУ-МП-Х.15 |
САУ-У |
СУНА-121.Х.01 |
|
Чередование 3-х насосов |
САУ-МП-Х.14 САУ-МП-Х.17 |
САУ-У |
СУНА-121.Х.02 |
|
Регулирование давления, 2 насоса, по реле давления |
Не реализован |
Не реализован |
СУНА-121.Х.03 |
|
Регулирование давления, 2 насоса, по аналоговому датчику давления |
Не реализован |
Не реализован |
СУНА-121.Х.04 |
|
Регулирование давления, 3 насоса, по аналоговому датчику давления |
Не реализован |
Не реализован |
СУНА-121.Х.05 |
|
Заполнение/опорожнение резервуара, 2 насоса, дискретные датчики уровня |
САУ-МП-Х.12 САУ-МП-Х.16 САУ-МП-Х.18 |
САУ-У |
СУНА-121.Х.06 |
|
Заполнение/опорожнение резервуара, 2 насоса, аналоговые датчики уровня |
Не реализован |
Не реализован |
СУНА-121.Х.07 |
|
Заполнение/опорожнение резервуара, 3 насоса, аналоговые датчики уровня |
Не реализован |
Не реализован |
СУНА-121.Х.08 |
|
3 насоса, 3 бака, заполнение |
САУ-МП-Х.06 |
САУ-У |
Не реализован |
|
1 насос, заполнение, контроль «ниже нижнего», «выше верхнего» |
САУ-МП-Х.20 |
САУ-У |
Не реализован |
|
1 насос, опорожнение, контроль «ниже нижнего», «выше верхнего» |
Не реализован |
САУ-У |
Не реализован |
|
1 насос, перекачка |
Не реализован |
САУ-У |
Не реализован |
|
Сравнение по техническим характеристикам |
|||
|
Питание |
~230 В |
~230 В/=24 В (универс.) |
~230 В/=24 В (модифик.) |
|
Количество дискретных входов |
4 |
4 универсальных |
8 |
|
Количество аналоговых входов |
- |
4 |
|
|
Количество дискретных выходов |
3 |
3 |
8 |
|
Источник 24 В |
Нет |
Нет |
Да |
|
RS-485 |
Нет |
Нет |
Да |
|
Индикация |
Светодиоды состояния |
Цифровой 4-разрядный |
ЖК, символьный, 2- строчный |
|
Корпусное исполнение |
Н, Щ1 |
Н, Щ11, Д |
Д |
|
Температура эксплуатации |
+5…+50 °С |
-10…+55 °С |
-20…+55 °С |
|
Поддержка кондуктометрических датчиков |
Да |
Да |
Нет |

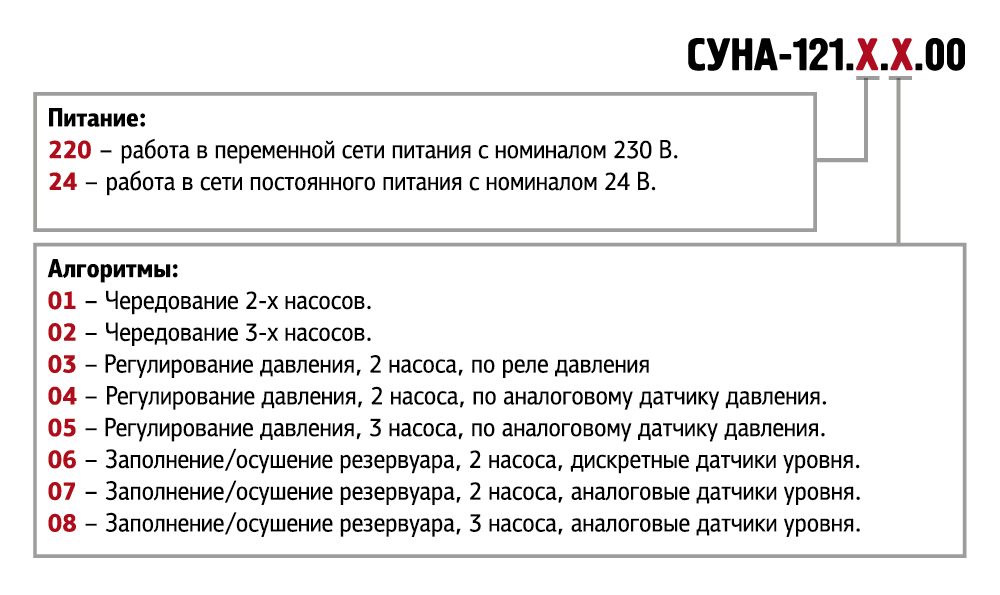

Обозначение при заказе
|
Технические характеристики и условия эксплуатации
|
|
Наименование |
Значение (свойства) |
||
|
СУНА-121.220.хх |
СУНА-121.24.хх |
||
|
Диапазон напряжения питания, В |
94…264 (номинальное 120…230 В, при 47…63 Гц) |
19…30 (номинальное 24 В) |
|
|
Гальваническая развязка |
есть |
||
|
Электрическая прочность изоляции, В |
2830 (между входом питания и другими цепями) |
1780 (между входом питания и другими цепями) |
|
|
Потребляемая мощность, не более |
17 ВА |
10 Вт |
|
|
Встроенный источник питания |
есть |
- |
|
|
Выходное напряжение встроенного источника питания постоянного тока, В |
24 ± 3 |
- |
|
|
Ток нагрузки встроенного источника питания, мА, не более |
100 |
- |
|
|
Электрическая прочность изоляции (между выходом питания и другими цепями), В |
1780 |
- |
|
|
Сетевые возможности |
|||
|
Интерфейс связи |
RS-485 |
||
|
Протокол связи |
Modbus-RTU, Modbus-ASCII |
||
|
Режим работы |
Slave |
||
|
Скорость передачи данных, бит/сек |
9600, 14400, 19200, 38400, 57600, 115200 |
||
|
Конструкция |
|||
|
Тип корпуса |
Для крепления на DIN-рейку (35 мм) |
||
|
Габаритные размеры, мм |
123 х 90 х 58 |
||
|
Степень защиты корпуса по ГОСТ 14254-96 |
IP20 |
||
|
Масса контроллера, кг, не более (для всех вариантов исполнений) |
0,6 |
||
|
Средний срок службы, лет |
8 |
||
|
Дискретные входы |
|||
|
Количество входов |
8 |
||
|
Номинальное напряжение питания, В |
230 (переменный ток) |
24 (постоянный ток) |
|
|
Максимально допустимое напряжение питания, В |
264 (переменный ток) |
30 (постоянный ток) |
|
|
Тип датчика для дискретного входа |
механические коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т. п.); |
- механические коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т. п.); |
|
|
- с выходными транзисторными ключами (например, имеющие на выходе транзистор p-n-p-типа с открытым коллектором) |
|||
|
Ток «логической единицы», мА |
0,7…1,45 |
2…4 |
|
|
Ток «логического нуля», мА |
0…0,5 |
0…0,5 |
|
|
Уровень сигнала, соответствующий «логической единице», В |
159…264 |
15…30 |
|
|
Уровень сигнала, соответствующий «логическому нулю», В |
0…40 |
-3…5 |
|
|
Минимальная длительность импульса, воспринимаемая дискретным входом, мс |
50 |
2 |
|
|
Максимальное время реакции контроллера (изменения значения ВЭ связанного с дискретным входом), мс |
100 |
30 |
|
|
Гальваническая развязка |
Групповая, по 4 входа (1–4 и 5–8) |
||
|
Электрическая прочность изоляции, В |
1780 между группами входов |
||
|
2830 между другими цепями контроллера |
|||
|
Аналоговые входы |
|||
|
Количество |
4 |
||
|
Тип измеряемых сигналов, униполярный |
4…20 мА, 0…4 кОм |
||
|
Предел основной приведенной, погрешности, % |
±0,5 |
||
|
Сопротивление встроенного шунтирующего резистора для режима 4…20мА, Ом |
121 |
||
|
Значение наименьшего значащего разряда |
6 мкА (0…20 мА/3700) |
||
|
Период обновления результатов измерения четырех каналов, мс, не более |
10 |
||
|
Гальваническая развязка |
Отсутствует |
||
|
Дискретные выходы |
|||
|
Количество выходных устройств |
8 |
||
|
Тип выходного устройства |
Дискретный, релейные (нормально разомкнутые контакты) |
||
|
Гальваническая развязка |
Индивидуальная |
||
|
Электрическая прочность изоляции, В |
2830 |
||
|
Коммутируемое напряжение в нагрузке, В, не более – для цепи постоянного тока – для цепи переменного тока |
30 (резистивная нагрузка) 250 (резистивная нагрузка) |
||
|
Допустимый ток нагрузки, не более |
5 А при напряжении не более 250 В переменного тока и cosφ >0,95; 3 А при напряжении не более 30 В постоянного тока |
||
|
Установившийся ток при максимальном напряжении: – для цепи постоянного тока, А, не более – для цепи переменного тока, А, не более |
5 (резистивная нагрузка) 10 (резистивная нагрузка) |
||
|
Допустимый ток нагрузки, мА, не менее |
10 (при 5 В постоянного тока) |
||
|
Механический ресурс реле, циклов, не менее |
10 000 000 |
||
|
Электрический ресурс реле, циклов, не менее |
200 000: 3 А при 125 В переменного тока, резистивная нагрузка; 100 000: 3 А при 250 В переменного тока; 100 000: 5 А, 30 В постоянного тока, резистивная нагрузка; 25 000: 10 А при 250 В переменного тока (900 циклов в час: 1 сек вкл./3 сек выкл.) |
||
|
Аналоговые выходы |
|||
|
Количество выходных устройств |
2 |
||
|
Тип выходного устройства |
ЦАП "параметр-ток" |
||
|
Диапазон генерации тока, мА |
4…20 |
||
|
Напряжение питания, В |
12…30 |
||
|
Внешняя нагрузка не более, кОм |
1 |
||
|
Гальваническая развязка |
есть (индивидуальная) |
||
|
Электрическая прочность изоляции, В |
2830 |
||
|
Индикация и элементы управления |
|||
|
Тип дисплея |
текстовый монохромный ЖКИ с подсветкой, 2х16 символов |
||
|
Дискретные индикаторы |
два светодиодных индикатора (красный и зеленый) |
||
|
Количество механических кнопок |
6 |
||
