КАБЕЛЬ МКЭШ 3Х0,75 (экранированный)

Производитель: ОВЕН (Россия)
Модель: МКЭШ 3×0,75

Краткое описание


КАБЕЛЬ МКЭШ экранированный для подключения датчиков температуры. Назначение Применяется для подсоединения к вторичным приборам термопреобразователей сопротивления ДТС. С ДТС моделей хх4 используется для удлинения кабе... Читать далее...

Краткие атрибуты


Тип: - Кабели к термопреобразователям сопротивления
Кол-во жил и сечение, кв. мм: - 3×0,75
Смотреть все атрибуты

₽78.00 Без НДС: ₽78.00

  • Наличие: Есть в наличии

КАБЕЛЬ МКЭШ экранированный для подключения датчиков температуры.

Назначение

Применяется для подсоединения к вторичным приборам термопреобразователей сопротивления ДТС.

С ДТС моделей хх4 используется для удлинения кабельного вывода, с ДТС моделей хх5 поставляется отдельно.



Модель

Конструктивное

исполнение

Электри­ческое

сопро­тивление жил

на 1 км провода, Ом, не более

Кол-во жил

и сечение, кв. мм

Тип схемы

подклю­чения датчика

Внешний

диаметр, мм

Кабели к ДТСхх4 (поставляются только в составе ДТС в качестве кабельного вывода)

МГТФЭ 3×0,12

 Кабели к ДТСХХ4

1 - токопроводящие жилы

(медная луженая проволока)

2 - изоляция (фторопласт)

3 - экран (медная луженая проволока)

174,4

3×0,12

2- или 3-проводная

2,5

МГТФЭ 4×0,12

4×0,12

4-проводная

МГТФЭС 3×0,12

Кабели к ДТСХХ4

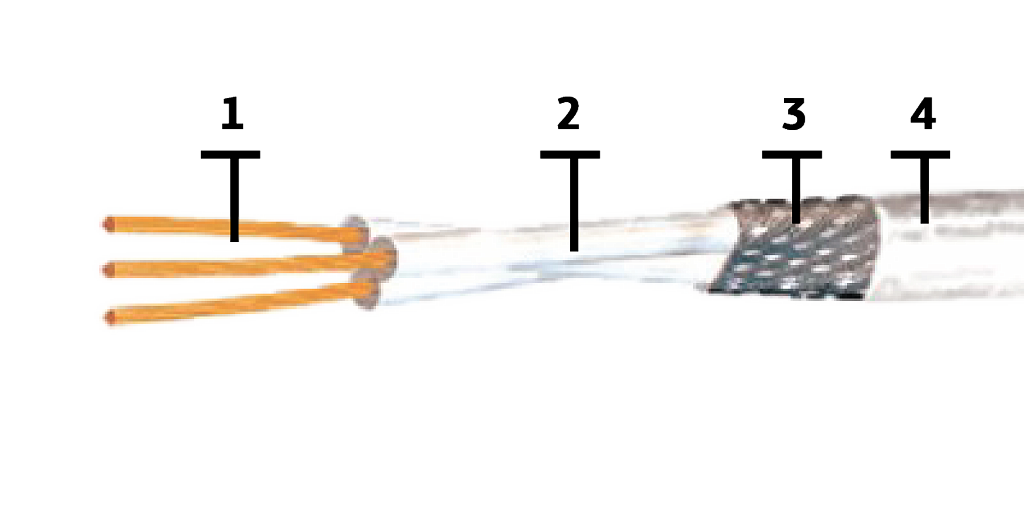

1 - токопроводящие жилы

(медная луженая проволока)

2 - изоляция (фторопласт)

3 - экран (медная луженая проволока)

4 - оболочка (силикон)

3×0,12

2- или 3-проводная

4,0

МГТФЭС 4×0,12

4×0,12

4-проводная

Кабели к ДТСхх5 (поставляются отдельно)

МКЭШ 3×0,35

 Кабели к ДТСХХ5

1 - токопроводящие жилы

(медная луженая проволока)

2 - изоляция (ПВХ пластикат)

3 - экран (медная проволока)

4 - оболочка (ПВХ пластикат)

54,2

3×0,35

2- или 3-проводная

7,7

МКЭШ 3×0,5

40,7

3×0,5

8,0

МКЭШ 3×0,75

25,2

3×0,75

8,5

МКЭШ 5×0,75

25,2

5×0,75

4-проводная

10,0

МКШ 3×0,35

 Кабели к ДТСХХ5

1 - токопроводящие жилы

(медная луженая проволока)

2 - изоляция (ПВХ пластикат)

3 - оболочка (ПВХ пластикат)

54,2

3×0,35

2- или 3-проводная

6,9

МКШ 3×0,5

40,7

3×0,5

7,2

МКШ 3×0,75

25,2

3×0,75

7,7

При выборе типа кабеля к термопреобразователю сопротивления необходимо учитывать, что сопротивление линии связи прибора с датчиком не должно превышать 15 Ом.



Длина линии связи

Сечение жил кабеля

до 20 м

0,35 мм2

20...50 м

0,5 мм2

50...100 м

0,75 мм2
