Краткое описание
Бобышки приварные предназначены для монтажа термопреобразователей, защитных гильз, а также датчиков уровня и преобразователей давления на месте эксплуатации. Сама бобышка устанавливается на объекте с применением сварки. ... Читать далее...
Краткие атрибуты
- Наличие: Есть в наличии
Бобышки приварные предназначены для монтажа термопреобразователей, защитных гильз, а также датчиков уровня и преобразователей давления на месте эксплуатации. Сама бобышка устанавливается на объекте с применением сварки.
В бобышку можно установить:
- термопреобразователи непосредственно;
- защитную гильзу ГЗ.16, ГЗ.25 с последующей установкой в нее термопреобразователя;
- датчик уровня ДС.2, ДС.П, ДС.ПВТ.
- преобразователи давления ПД100, ПД200-ДИ.
Бобышка поставляется в комплекте с негорючей прокладкой из алюминиевого сплава АД1, которая обеспечивает герметизацию системы при монтаже датчика.
Конструктивное исполнение бобышек
 |
|
Конструктивное исполнение |
Тип бобышки |

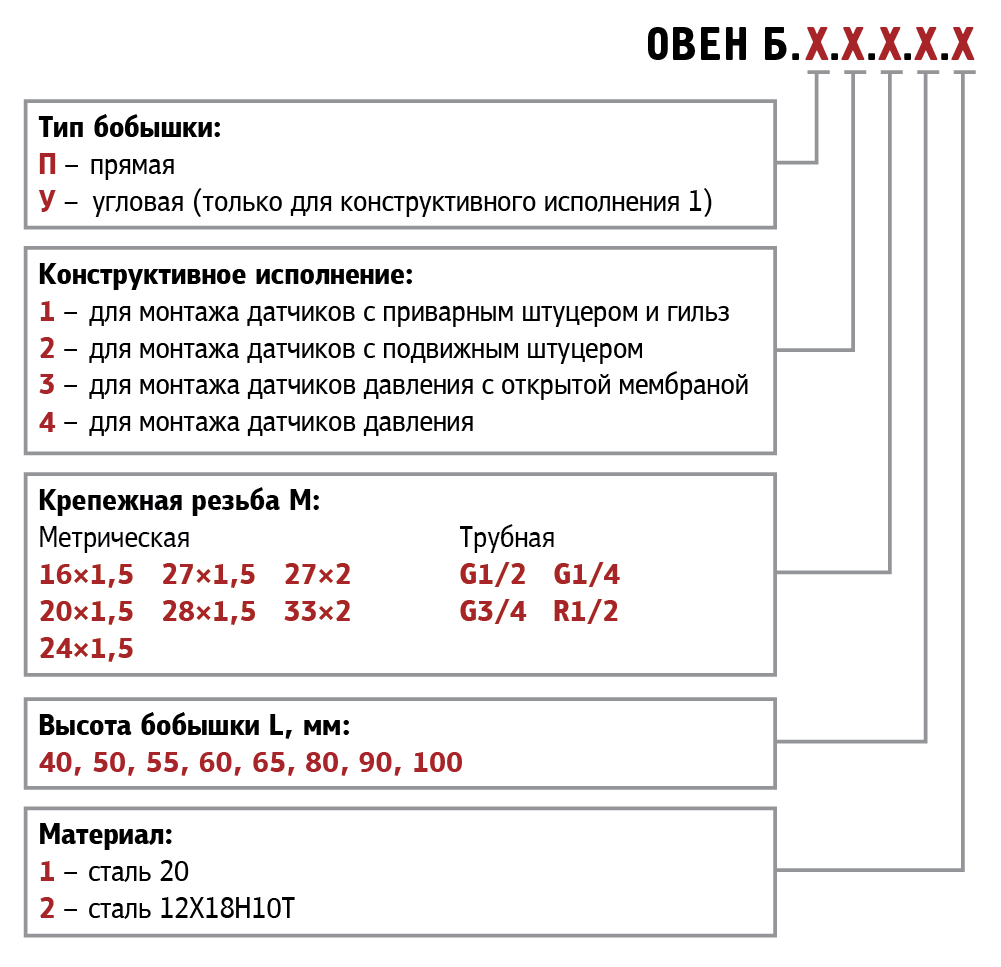

Модель (обозначение при заказе) |
M, мм |
D, мм |
D1, мм |
d, мм |
L, мм |
Материал |
Применение |
|
|

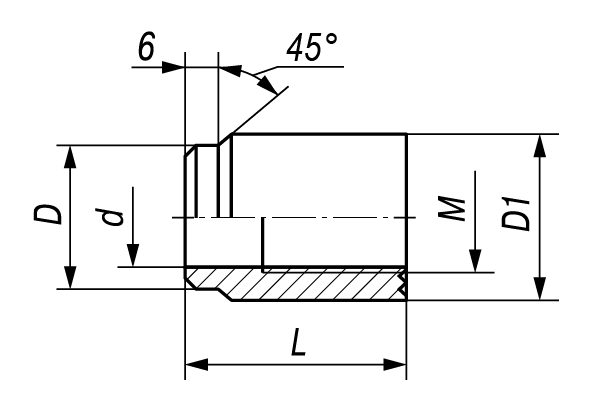

прямая |
Б.П.1.16х1,5.L.1 |
М16×1,5 |
26 |
30 |
14 |
40, 50, 55, 60, 80, 90, 100 |
Сталь 20 |
В бобышки Б.П.1, Б.У.1 устанавливаются:
|
|
Б.П.1.16х1,5.L.2 |
26 |
28 |
14 |
Сталь 12X18H10T |
|||||
|
Б.П.1.20х1,5.L.1 |
М20×1,5 |
26 |
30 |
18 |
Сталь 20 |
||||
|
Б.П.1.20х1,5.L.2 |
26 |
30 |
18 |
Сталь 12X18H10T |
|||||
|
Б.П.1.24х1,5.L.1 |
М24×1,5 |
28 |
32 |
22 |
Сталь 20 |
||||
|
Б.П.1.27х1,5.L.1 |
М27×1,5 |
36 |
39,5 |
25 |
Сталь 20 |
||||
|
Б.П.1.27х1,5.L.2 |
36 |
39,5 |
25 |
Сталь 12X18H10T |
|||||
|
Б.П.1.27х2.L.1 |
М27×2 |
36 |
39,5 |
25 |
Сталь 20 |
||||
|
Б.П.1.27х2.L.2 |
36 |
39,5 |
25 |
Сталь 12X18H10T |
|||||
|
Б.П.1.33x2.L.1 |
М33×2 |
41 |
45 |
30 |
Сталь 20 |
||||
|
Б.П.1.G1/2.L.1 |
G1/2 |
26 |
30 |
18 |
Сталь 20 |
||||
|
Б.П.1.G1/2.L.2 |
26 |
30 |
18 |
Сталь 12X18H10T |
|||||
|
Б.П.1.G1/4.L.1 |
G1/4 |
26 |
30 |
11 |
Сталь 20 |
||||
|
Б.П.1.G3/4.L.2 |
G3/4 |
36 |
39,5 |
25 |
Сталь 12X18H10T |
||||
|
Б.П.1.R1/2.L.1 |
R1/2 |
26 |
30 |
18 |
Сталь 20 |
||||
|
Б.П.1.R1/2.L.2 |
26 |
30 |
18 |
Сталь 12X18H10T |
|||||
|
Б.П.1.R3/4.L.2 |
R3/4 |
36 |
39,5 |
24 |
Сталь 12X18H10T |
||||
|
|
угловая |
Б.У.1.20х1,5.L.1 |
М20×1,5 |
- |
30 |
21 |
Сталь 20 |
||
|
Б.У.1.20х1,5.L.2 |
- |
30 |
21 |
Сталь 12X18H10T |
|||||
|
Б.У.1.33x2.40.2 |
М33×2 |
- |
45 |
30 |
Сталь 12X18H10T |
||||
|
Б.У.1.G1/2.L.1 |
G1/2 |
- |
30 |
18,5 |
Сталь 20 |
||||
|
Б.У.1.G1/2.L.2 |
- |
30 |
18,5 |
Сталь 12X18H10T |
|||||
|
Б.У.1.R1/2.L.1 |
R1/2 |
- |
30 |
18,5 |
Сталь 20 |
||||
|
|

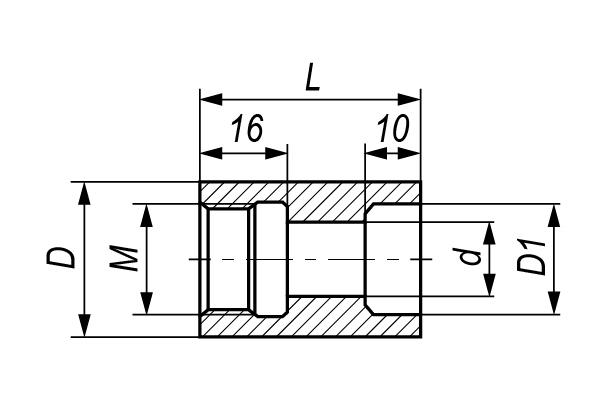

прямая |
Б.П.2.27х1,5.L.2 |
М27×1,5 |
35 |
27 |
13 |
Сталь 12X18H10T |
В бобышку Б.П.2 устанавливаются:
|
|
|
Б.П.2.27х2.L.1 |
М27×2 |
35 |
27 |
13 |
Сталь 20 |
||||
|
Б.П.2.G1/2.L.1 |
G1/2 |
26 |
30 |
18 |
Сталь 20 |
||||
|
Б.П.2.G1/2.L.2 |
26 |
30 |
18 |
Сталь 12X18H10T |
|||||
 |

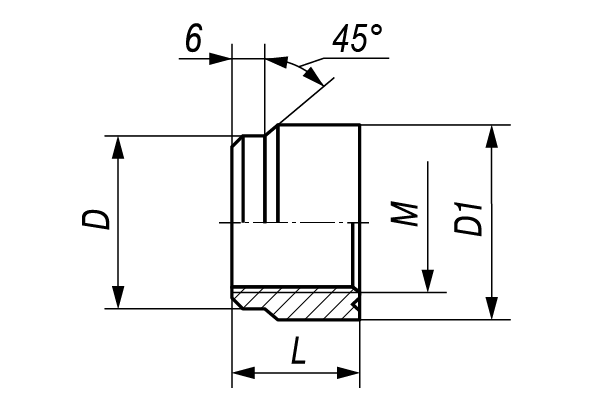

прямая |
Б.П.3.20х1,5.L.1 |
М20×1,5 |
26 |
30 |
- |
20, 40 |
Сталь 20 |
В бобышку Б.П.3 устанавливаются:
|
|
Б.П.3.20х1,5.L.2 |
28 |
32 |
- |
Сталь 12X18H10T |
|||||
|
Б.П.3.G1/2.L.1 |
G1/2 |
28 |
32 |
- |
Сталь 20 |
||||
|
Б.П.3.G1/2.L.2 |
28 |
32 |
- |
Сталь 12X18H10T |
|||||
|
Б.П.3.24х1,5.L.1 |
М24×1,5 |
28 |
32 |
- |
Сталь 20 |
||||
|
Б.П.3.24х1,5.L.2 |
28 |
32 |
- |
Сталь 12X18H10T |
|||||
 |

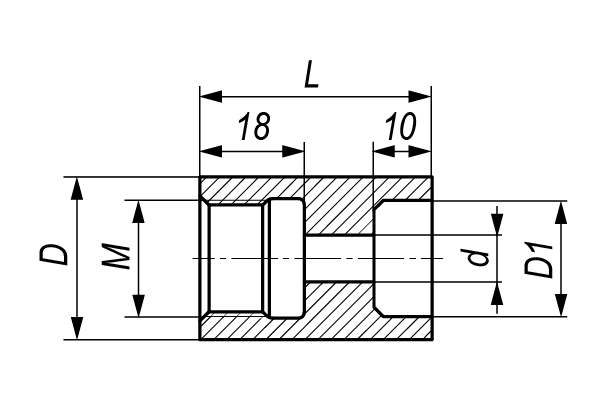

прямая |
Б.П.4.20х1,5.L.1 |
М20×1,5 |
28 |
20 |
8,5 |
40, 60 |
Сталь 20 |
В бобышку Б.П.4 устанавливаются:
|
|
Примечание. Бобышка поставляется в комплекте с негорючей прокладкой из алюминиевого сплава АД1, которая обеспечивает герметизацию системы при монтаже датчика.
