Блок питания БП60А-24

Производитель: ОВЕН (Россия)
Модель: БП60А-24

Краткое описание


Назначение ОВЕН БП60А предназначены для питания приборов и датчиков стабилизированным напряжением 12 или 24 В. Благодаря компактному корпусу шириной 35 мм блоки питания БП60А рекомендуются для применения в шкафах автома... Читать далее...

Краткие атрибуты


Входное напряжение, В: - 220
Выходное напряжение, В: - 24
Мощность, Вт: - 60
Номинальный ток, А: - 2.5
Смотреть все атрибуты

₽3360.00 Без НДС: ₽3360.00

  • Наличие: Есть в наличии

Назначение

ОВЕН БП60А предназначены для питания приборов и датчиков стабилизированным напряжением 12 или 24 В. Благодаря компактному корпусу шириной 35 мм блоки питания БП60А рекомендуются для применения в шкафах автоматики. Удобный монтаж обеспечивают съемные клеммники,

Особенности и преимущества:

  • Повышение отказоустойчивости системы при параллельном подключении двух блоков питания (для резервирования) без дополнительных устройств.
  • Регулировка выходного напряжения: ±8 %.
  • Минимальный уровень пульсаций (менее 0,5 %).
  • Полная мощность в диапазоне температур от -20 до +50 ºС.
  • Гарантированная защита блока питания и нагрузки: от КЗ, перегрева, перегрузки, ограничение выходного тока при пуске.

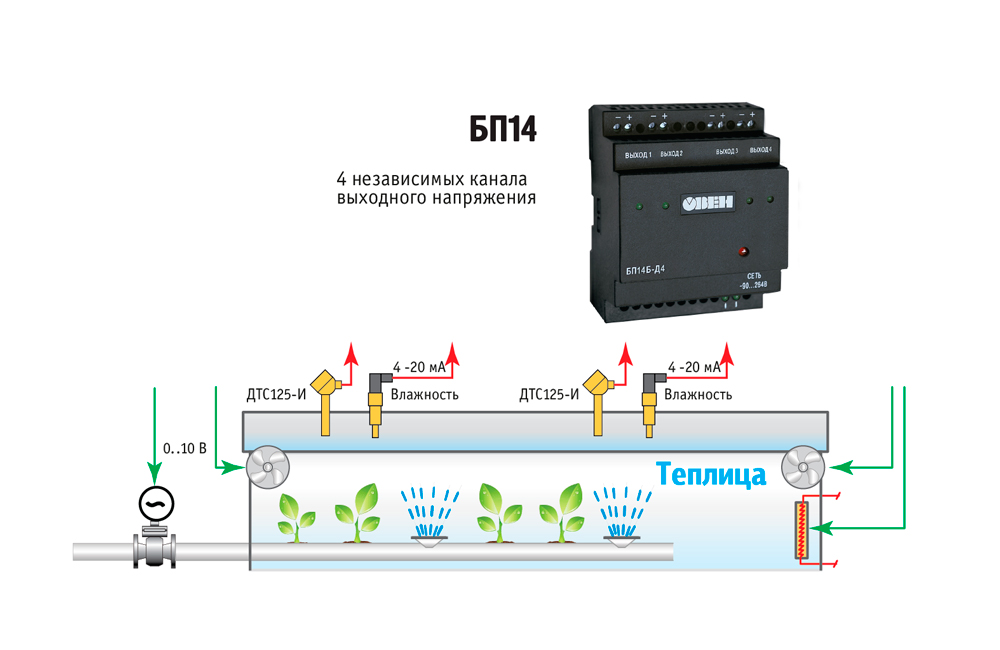

Блоки питания ОВЕН БП02, БП04, БП07, БП14 предназначены для питания датчиков стабилизированным напряжением постоянного тока.

Максимальная выходная мощность: 2, 4, 7, 14 Вт. Каждый блок питания имеет модификации двух номиналов выходного напряжения: 24 и 36 В.

Блоки питания БП02, БП04, БП07, БП14 выпускаются в пластиковых корпусах с креплением на DIN-рейку.

Основные функции

  • Преобразование переменного (постоянного) напряжения в постоянное стабилизированное напряжение.
  • Один или несколько гальванически изолированных каналов питания датчиков.
  • Стабильная работа в широком диапазоне входных напряжений без снижения характеристик выходного напряжения.
  • Защита от перенапряжения и импульсных помех на входе.
  • Защита от перегрузки, короткого замыкания и перегрева.
  • Индикация о наличии напряжения на выходе.

Параметр

Значение

Входное напряжение:

– переменного тока

– постоянного тока



90...264 В

110...370 В

Частота входного переменного напряжения

47...63 Гц

Выходное напряжение

24 и 36 В

Коррекция выходного напряжения

22…26 В

Нестабильность выходного напряжения при изменении напряжения питания

±0,2 %

Нестабильность выходного напряжения при изменении тока нагрузки от 0,1 Imax до Imax

±0,25 %

Электрическая прочность изоляции:

– вход - выход (действующее значение)

– вход - корпус (действующее значение)



3 кВ

1,5 кВ

Коэффициент полезного действия

Не менее 85%

Степень защиты корпуса (со стороны передней панели)

IP20



Условия эксплуатации

Параметр

Значение

Температура окружающего воздуха

–20...+50 °С

Атмосферное давление

86...106,7 кПа

Относительная влажность воздуха (при +25 °С и ниже без конденсации влаги)

не более 80 %



Электрические характеристики

Модификация прибора

Количество каналов

Суммарная мощность, Вт

Мощность в канале, Вт

Выходное напряжение в канале, В

Макс. ток нагрузки в канале, А

Амплитуда пульсации выходного напряжения, мВ

БП02Б-Д1-24

1

2,5

2,5

24±3 %

0,1

120

БП04Б-Д2-24

1

4

4,0

24±2 %

0,165

100

БП04Б-Д2-36

1

4

4,0

36±2 %

0,110

100

БП07Б-Д3.2-24

2

7

3,5

24±0,48 %

0,145

60

БП07Б-Д3.2-36

2

7

3,5

36±0,72 %

0,095

60

БП14Б-Д4.2-24

2

14

7,0

24±0,48 %

0,29

60

БП14Б-Д4.2-36

2

14

7,0

36±0,72 %

0,19

60

БП14Б-Д4.4-24

4

14

3,5

24±0,48 %

0,145

60

БП14Б-Д4.4-36

4

14

3,5

36±0,72 %

0,095

60
